生成土方

使用背景

当您遇到以下问题时，可以使用“生成土方”功能。

1、基础构件已经绘制完毕，想快速绘制土方构件和灰土回填构件。

以面式垫层自动生成大开挖土方及大开挖灰土回填构件为例：

【第一步】在“垫层二次编辑”分组中点击“生成土方”；

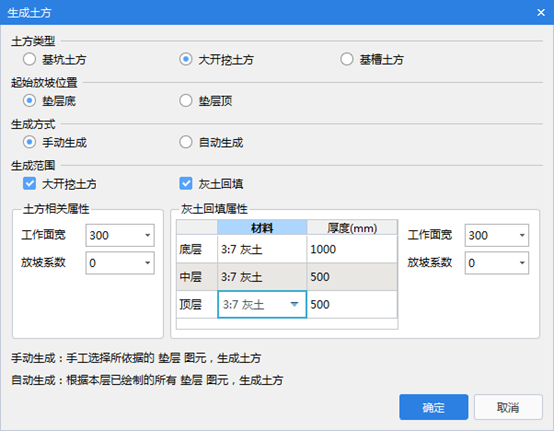

【第二步】：弹出“生成土方”窗口；（根据垫层自动生成土方会弹出如下对话框，其它基础构件直接进入“生成方式及生成范围”窗口）。

【第三步】：选择要生成的土方类型、起始放坡位置、生成方式和生成范围等土方信息，最后点击“确定”；

土方类型：包含基坑土方、大开挖土方、基槽土方，根据工程要求选择合适的土方类型；

起始放坡位置：垫层底——土方从垫层底开始放坡；

垫层顶——土方从垫层顶开始放坡，此时垫层和基础会分别生成土方图元，垫层处的土方不放坡，基础处的土方会放坡。

生成方式：包括“手动生成”、“自动生成”，缺省为手动生成，需要选择要生成土方的垫层构件图元；选择“自动生成”时，点击确定后，绘制的所有面式垫层都自动生成土方构件。

生成范围：包括“大开挖土方”和“灰土回填”，选择“灰土回填”后就可以修改灰土回填属性值了；

土方相关属性：要生成土方构件需要输入此项内容，工作面宽指距基础构件最下层单元边的距离；

灰土回填属性：要生成灰土回填就需要输入此项内容，可以选择各层的材质并输入厚度，也可设置工作面宽度或放坡系数。

【第四步】：若手动生成土方时需要左键选择生成土方的构件，右键确认。

说明：

1、对于基坑如果独基或桩承台的最底层单元为矩形独基单元，则生成的基坑为矩形基坑；如果独基或桩承台的最底层单元为异形独基单元或参数化独基单元，则生成的基坑为异形基坑。对于大开挖，如果筏板基础绘制的为矩形，则生成的大开挖为矩形，如果绘制的为异型的，则生成的大开挖就为异型的；

2、对于同一基础构件图元多次生成土方构件时，如果基础构件图元属性未做任何修改，只修改生成界面中土方的相关属性，则不生成新的土方构件，只保留第一次生成的结果。

3、如果筏板基础设置了边坡，用筏板基础自动生成土方时，软件会按筏板及边坡底面分别布置大开挖土方或大开挖灰土回填；

4、如果筏板基础设置了边坡，又布置了面状垫层，用垫层自动生成土方时，软件会按照随筏板边坡的垫层底面布置大开挖土方或者大开挖灰土回填。
