设置拱墙

使用背景

当遇到以下情况，要用到此功能。

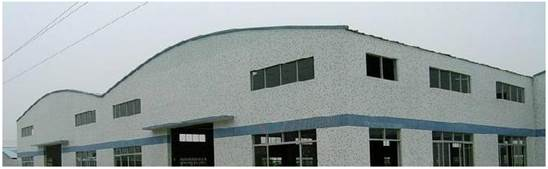

1、拱屋面下的墙，墙顶多为拱形（工业厂房居多）。有些为对称拱，有些为非对称拱。

2、建筑正面屋顶处为了做装饰，凸出屋顶的墙顶做成拱形。


操作步骤

【第一步】：选择“墙二次编辑”分组中的“设置拱墙”功能；

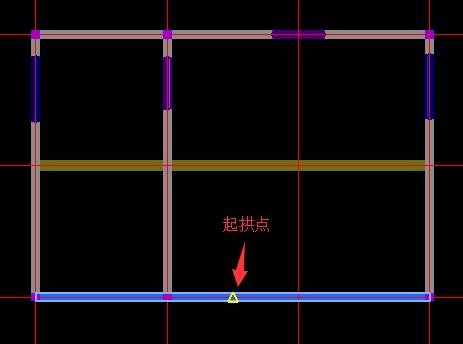

【第二步】： 选择墙图元，并选择起拱点；


【第三步】：弹出参数设置窗口，选择拱起方式并填写起相应参数，点击确定。

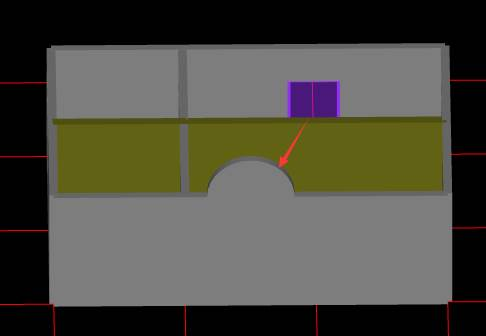

按拱高：


按半径：


说明

1、适用构件：剪力墙、砌体墙、幕墙（不包括弧形墙、斜墙、参数化墙、异形墙）。

2、修改拱墙的顶标高，墙将变为平墙或斜墙。

3、墙面、保温层、墙垛、后浇带自适应拱墙。
