土建计量GTJ2021

显示变截面信息

使用背景:

       利用此功能可以显示查看变截面梁跨的尺寸信息及钢筋信息，同时也支持修改。

操作步骤:

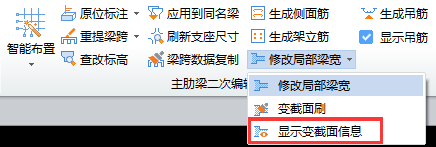

【第一步】：在主肋梁二次编辑分组中，点击“显示变截面信息”功能按钮；

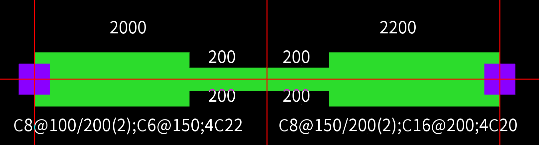

【第二步】：绘图截面所有通过“修改局部梁宽”功能操作的变截面梁显示变截面的尺寸信息和附加钢筋信息；

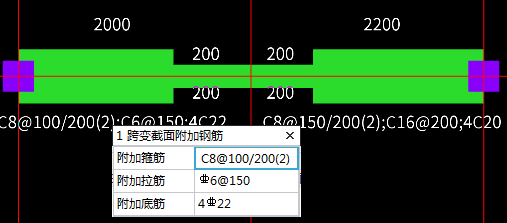

【第三步】鼠标左键点击需要修改的尺寸或附加钢筋信息，进行修改，右键确认。


说明：截面尺寸修改后，截面形状实时刷新。
