识别连梁表

使用背景

往往设计图纸会列出当前层的相关连梁表，，此时我们就可以使用软件提供的“识别连梁表”功能对CAD图纸中的连梁表进行识别。

操作步骤

第一步：在图纸管理中添加CAD图，CAD图中需包括可以用于识别的连梁表（如果已经导入了CAD图则此步可省略）；

第二步：在构件列表选择连梁，点击菜单“建模”页签，“识别连梁”分栏，点击识别连梁表；

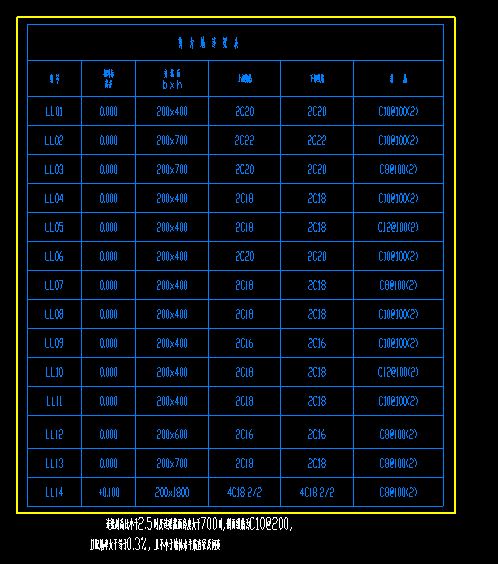

第三步：拉框选择连梁表中的数据，如下图所示黄色线框为框选的连梁表范围，右键确认；

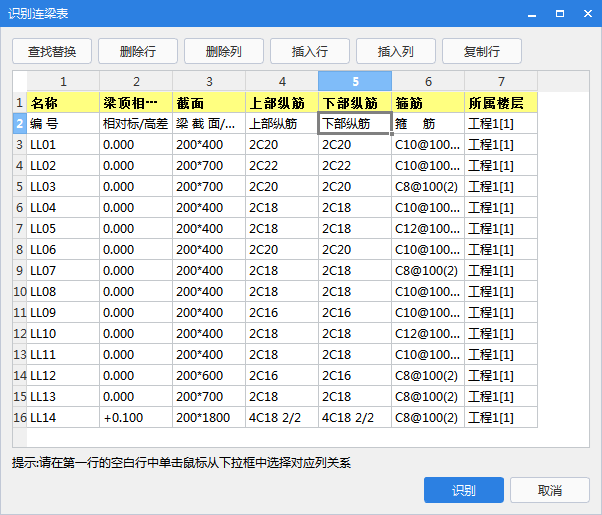

第四步：弹出“识别连梁表--选择对应列”窗口，使用“删除行”和“删除列”功能删除无用的行和列；

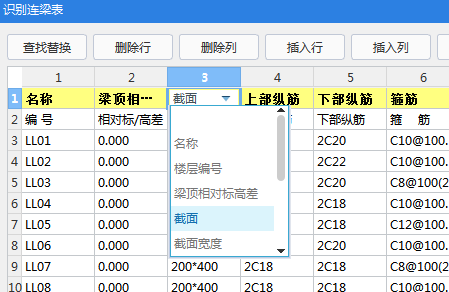

第五步：在第一行的表头中点击鼠标，从下拉框内选择列对应关系；

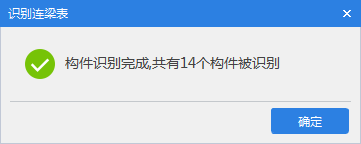

第六步：点击“识别”按钮即可将“选择对应列”窗口中的连梁信息识别到软件中并给出提示：
