辅助轴线

为了方便绘图，软件提供了辅助轴线的功能。通过辅助轴线就可以方便的画出不在轴线上的构件了。

操作步骤

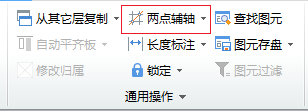

为了方便用户及时进行辅助轴线的绘制，“辅助轴线工作条”始终显示在“通用操作”标签栏中。


  辅轴工具条介绍：

  两点辅轴

  平行辅轴

  点角辅轴

  轴角辅轴

  转角辅轴

  圆弧辅轴，支持三种方式：三点辅轴、起点圆心终点辅轴、圆形辅轴

  删除辅轴
