布置次肋梁支座筋

使用背景：

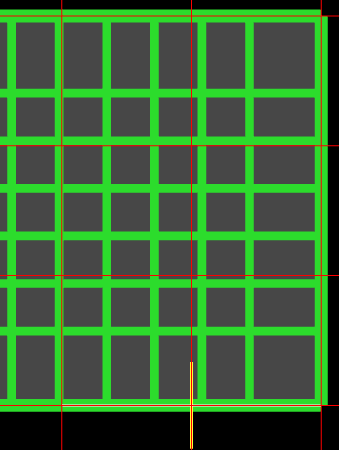

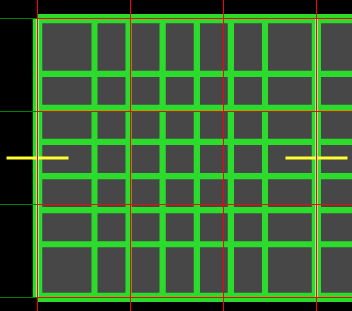

工程图纸中，次肋梁支座筋的标注样式多以钢筋线的形式标注，类似板负筋的标注方式，使用“布置次肋梁支座筋” 可快速布置钢筋线标注的次肋梁支座筋。

【第一步】：在次肋梁支座筋二次编辑分组中点击“布置次肋梁支座筋”；

【第二步】：在弹出的快捷工具条可选择布置方式；

其中按梁布置、按剪力墙布置，操作方法一致，下面以“按梁布置”为例来进行说明。

【第三步】：a、按梁布置

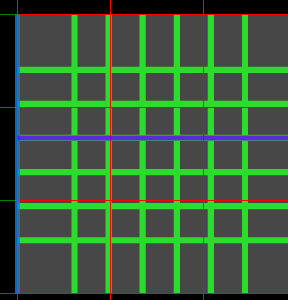

鼠标移动到梁图元上，则梁图元上显示一道蓝线，点击鼠标左键；

移动鼠标捕捉次肋梁线确定钢筋方向和左方向，点击鼠标左键次肋梁支座筋布置完成。

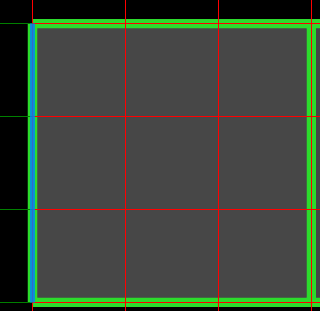

捕捉的次肋梁梁线显示紫色粗实线。

b、画线布置

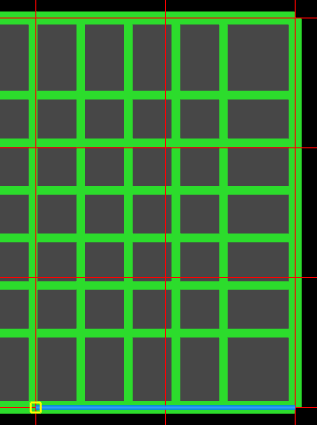

在需要布置次肋梁支座筋的区域内点击两点，连成一条蓝色直线

移动鼠标捕捉次肋梁线确定钢筋方向和左方向，点击鼠标左键次肋梁支座筋布置完成。

次肋梁支座筋布置时，同一布筋范围内只能布置一根次肋梁支座筋。
