筏板基础

这一章我们主要介绍筏板基础构件，下面只介绍几个稍微容易混淆的扣减选项。



计算规则选择“无影响”，即不与其发生扣减，选择为“扣XX”则表示按实际相交三维扣减。

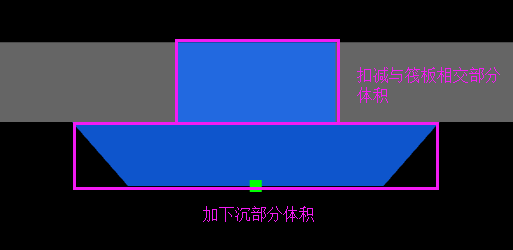

一、体积与后浇带的扣减：


0 无影响 选项1：如果后浇带为下沉后浇带，需增加下沉部分体积

1 扣与后浇带相交部分的体积

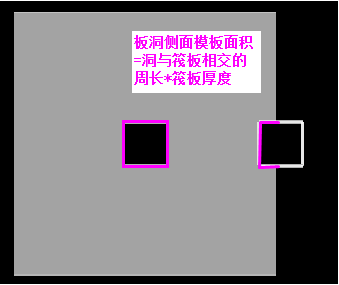

二、筏板加板洞侧面模板面积计算方法：


0 无影响 image.png
1 增加板洞实际侧面面积 增加任意大小的板洞的侧面模板面积，板洞在筏板边或筏板内部时均增加；
2 增加0.3m2以上板洞实际侧面模板面积 板洞面积>0.3m2时才增加板洞的侧面面积

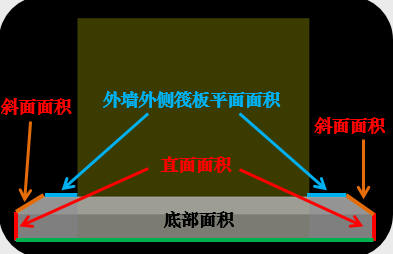

三、报表量 ：


底部面积 image.png
直面面积
斜面面积
外墙外侧筏板平面面积
