修剪

使用背景

当您遇到以下问题时，可以使用“修剪”功能。

1、需要将选中的构件图元修剪到指定的边界；

2、删除线性构件图元的一部分。

操作步骤

【第一步】：在“修改”分组中点击“修剪”；

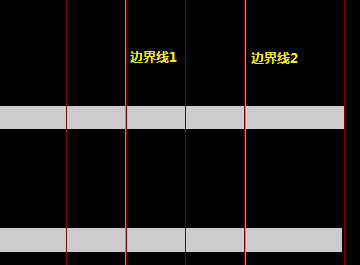

【第二步】：按鼠标左键点选需要修剪至的边界线，鼠标右键确定；






【第三步】：按鼠标左键点选需要被修剪的图元部分，则所选构件图元被修剪至边界线，

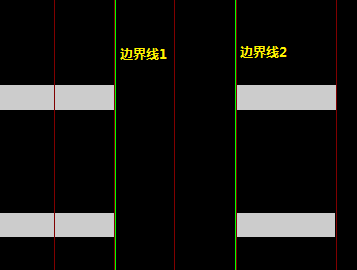

下图为构件图元修剪后的结果。





【第四步】：可以继续选择其它边界线，重复第2~4步；或右键退出“延伸”命令。

注意

修剪操作选择修剪边界线的时候可以选择多个。
