土建计量GTJ2021

设置变截面

使用背景

当您遇到以下问题时，可以使用“设置变截面”功能。

1.筏板因厚度不同，导致变截面处钢筋需要特殊处理；

2.筏板因标高不同，导致变截面处钢筋需要特殊处理。

操作步骤

【第一步】：在“筏板基础二次编辑”分组下点击“设置变截面”；

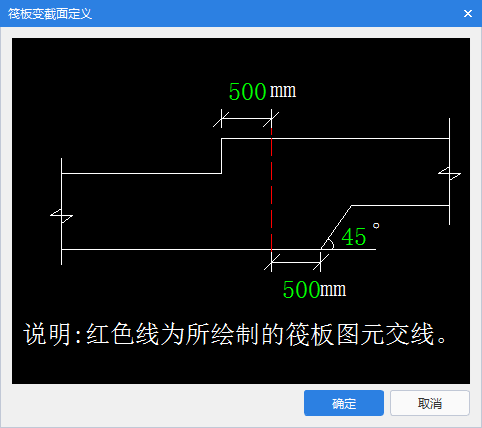

【第二步】：选择需要设置变截面的两个筏板图元，右键确认，弹出“筏板变截面定义”窗口；

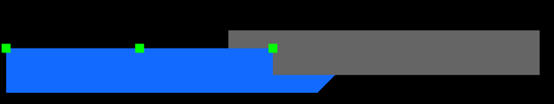

【第三步】：修改弹窗中设置变截面的参数，点击“确定”即可设置成功。
