生成砌体加筋

使用背景

施工图中对砌体加筋的描述，一般是在设计总说明中统一进行说明

举例如下：

砌块墙与框架柱及构造柱连接处均设置连接筋，须每隔500mm高度配2根A6拉接筋，并伸入墙内700mm。

此时，使用"生成砌体加筋"功能，选择框架柱、构造柱、剪力墙图元，可以生成与砌体墙相交处的连接筋，并且可以整楼生成。

【第一步】：在“砌体加筋二次编辑”分组中选择“生成砌体加筋”；

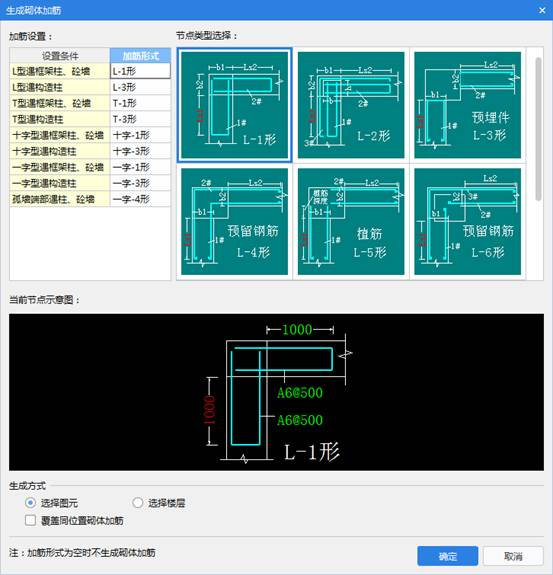

【第二步】：弹出参数设置界面，根据不同的设置条件，选择相应的加筋形式，并在下方的节点示意图中输入参数，包括尺寸和钢筋信息

【第三步】:选择生成方式，并选择是否“覆盖同位置砌体加筋”

1、选择楼层：可以一次性生成一个或多个楼层，包括整楼生成，点击确认完成。

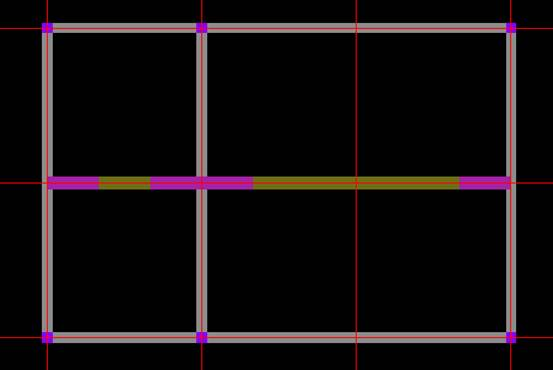

2、选择图元：手动选择框架柱或构造柱或剪力墙图元，右键完成。
