点加长度

使用“点加长度”功能，可以快速绘制一定长度或角度的线性构件图元，如短肢剪力墙的绘制。

操作步骤

【第一步】：在“构件列表”选择一个已经定义的构件，如砌体墙QTQ-1。

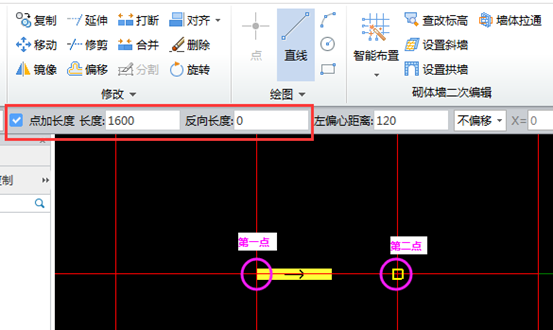

【第二步】：点击“绘图”分组中的“点”按钮，勾选“点加长度”，输入“长度”或者“反向长度”；

【第三步】：在绘图区点击一点作为图元的起点；

【第四步】：在绘图区内按下鼠标左键指定第二点确定绘制方向。
![image.png](https://aecore.glodon.com/sp-doc/6a9c02d895d641cfa0da58f6d301cef1_tmpimage.png)
说明

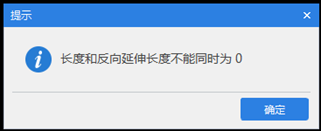

若长度和反向延伸长度同时为0则出现错误提示，如下图。
