土建计量GTJ2021

从其他层复制

使用背景

当您遇到以下问题时，可以使用“从其它层复制”功能。

1、 当前楼层的构件图元和其它楼层的图元属性和位置基本相同，在当前层不需要再次重复绘制，只需稍作修改即可。

操作步骤

【第一步】：鼠标切换到“建模”选项卡， 点击“通用操作”分组的“从其它层复制”；

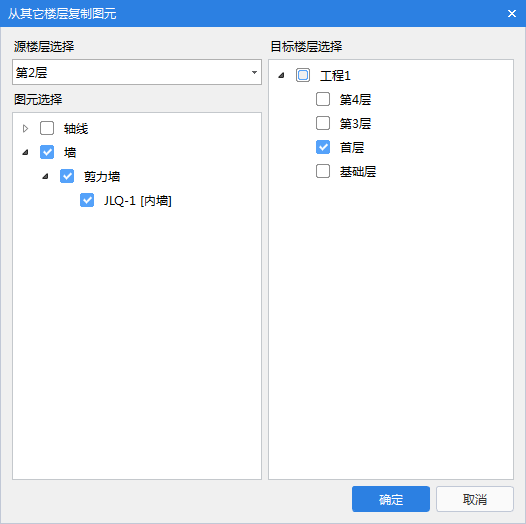

【第二步】：弹出“从其他楼层复制图元”对话框，在左侧“源楼层”列表中选择要复制的相应楼层，在下方“图元选择”列表中选择相应的构件名称，右侧中可选择目标楼层；
【第三步】：选择完成后，点击“确定”按钮即可。

说明：

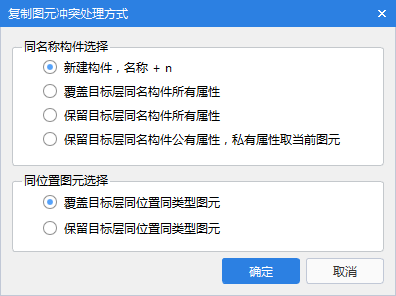

  1. 复制的时候，如果当前楼层同位置处已经绘制了同类型构件图元，那么软件会弹出“复制图元冲突处理方式”界面，可以根据实际情况进行选择。
