设置斜墙

使用背景

为满足建筑功能和美观的需要，很多大型公共建筑（如体育馆、博物馆）以及一些地标性建筑多有斜面设计。挡土墙、护坡、水塔、烟囱等构筑物的墙体一般也是倾斜的。当遇到这种工程，可以使用“设置斜墙”功能将已绘制的墙体变斜。

【第一步】：在“墙二次编辑”分组中选择“设置斜墙”功能；

【第二步】：点选需要变斜的墙图元，右键确认选择，弹出“设置斜墙”对话框；

【第三步】：选择生成方式，点击确定确认。

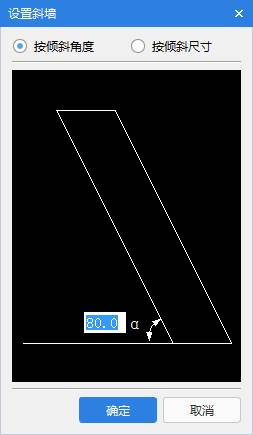

按倾斜角度：输入墙的倾斜角度α，0<α≤90 ；

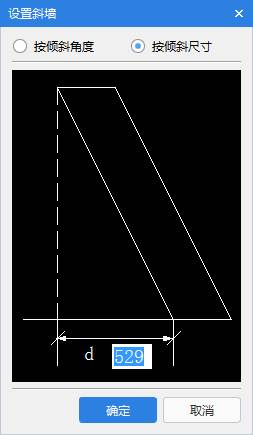

按倾斜尺寸：输入d的值，0≤d≤50000；

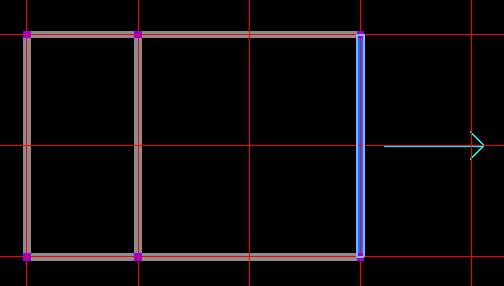

【第四步】：按鼠标左键指定墙的倾斜方向，斜墙生成。

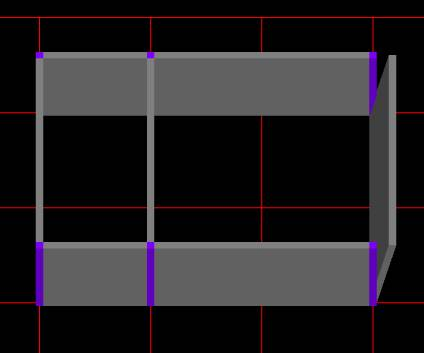

生成斜墙如下图：

1、适用构件：剪力墙、砌体墙、虚墙、幕墙（包括弧形墙、拱墙、不包括参数化墙、异形墙）

2、设置斜墙只能把已有直墙变斜，不能直接绘制斜墙；

3、墙上的墙面、墙裙、踢脚、保温层、墙垛，在墙图元设置斜墙后会自动随墙变斜。
