内外墙判断

使用背景

实际工程中，内外墙标志会影响智能布置外墙面，智能布置散水，影响脚手架，墙裙装修，墙体积，模板面积，钢筋网片，建筑面积等工程量的计算。需要将工程中的墙图元按照实际位置进行内外墙标志区分。

操作步骤

【第一步】：工程中墙图元绘制完成之后，在墙二次编辑分组中，点击“判断内外墙”功能

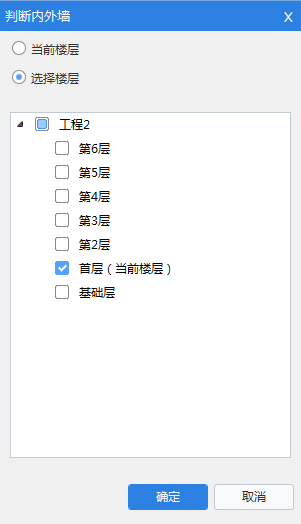

【第二步】：功能触发后，弹出“判断内外墙“窗口”，可设置判断范围，当前楼层或选择楼层。


【第三步】：勾选需要判断的楼层，点击确定，软件自动判断。

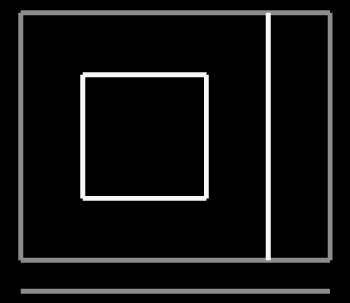

判断成功之后：


说明

  1. 判断内外墙根据墙围成的最大封闭区域判断，位于封闭区域最外侧的墙以及封闭区域外的墙为外墙，位于封闭区域内的墙为内墙。

  2. 内外墙区分不同的颜色显示。

  3. 判断成功之后，墙属性中内外墙标志会进行修正。
