土建计量GTJ2021

设置升降板

使用背景

当您遇到以下问题时，可以使用“设置升降板”功能。

1、一般在有卫生间或者有高低差的楼板工程上就会碰到，此时可以通过该功能设置。

操作步骤

   【第一步】：在“现浇板二次编辑”分组中点击“设置升降板”；


【第二步】：选择需要设置升降板的两块板图元，然后右键确认弹出“升降板参数定义”

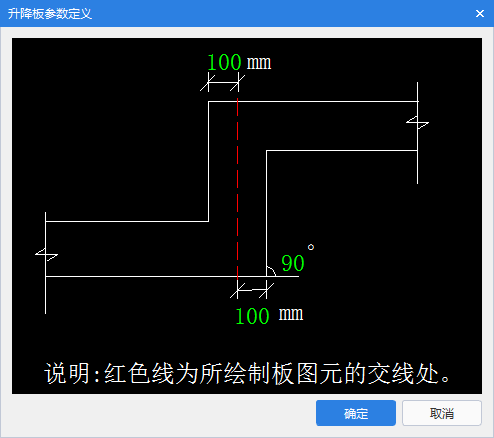

【第三步】：对弹窗内参数可进行定义，然后点击“确定”。


说明：

  1. 该功能只可选择平板进行设置。
