使用场景1

拿到CAD设计图后，可以识别设计图纸标识的支座图例，快速生成支座图元，计算相关工程量。

操作步骤

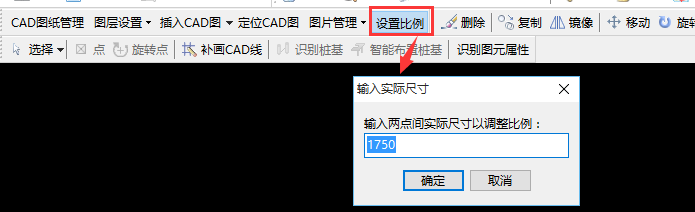

1、导入图纸，设置好图纸比例，图纸比例可以通过‘工具’--‘测量两点间距离’这个功能测量两点间间距，从而得知cad图纸应该设置的比例。

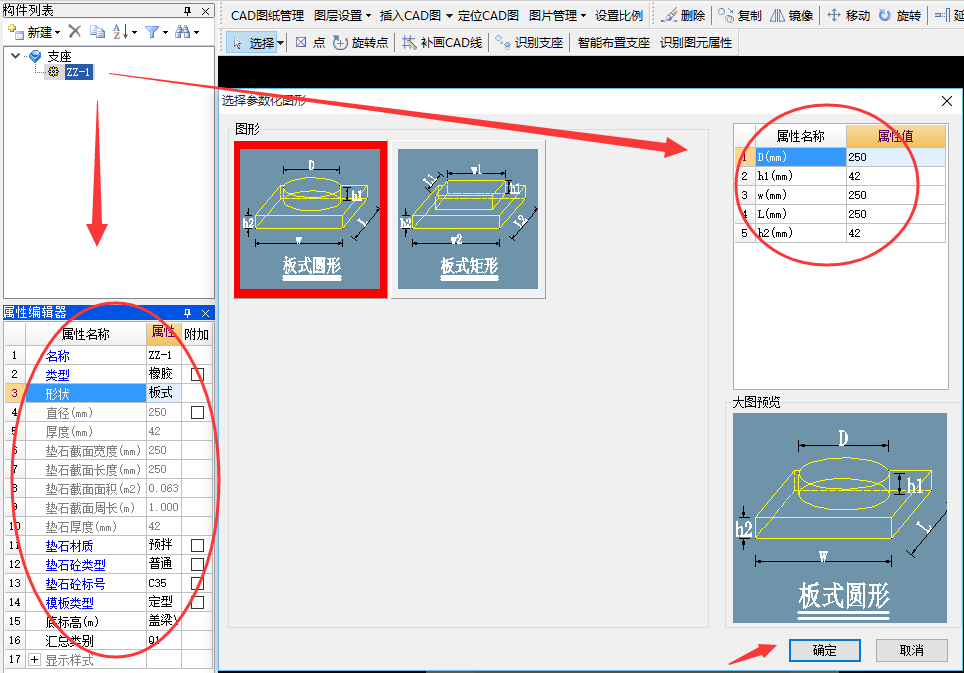

2、新建参数化支座，调整对应属性

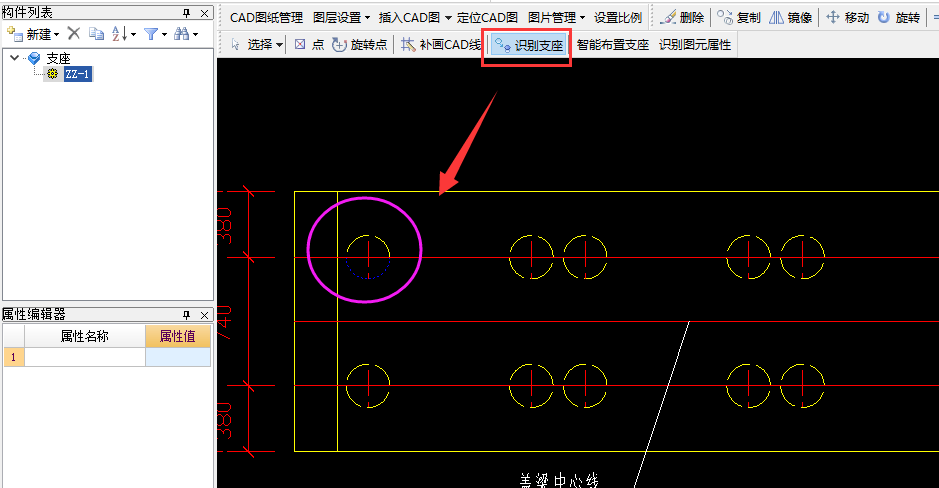

3、点击【识别支座】命令，选择对应的CAD图例后右键确认。

使用场景2

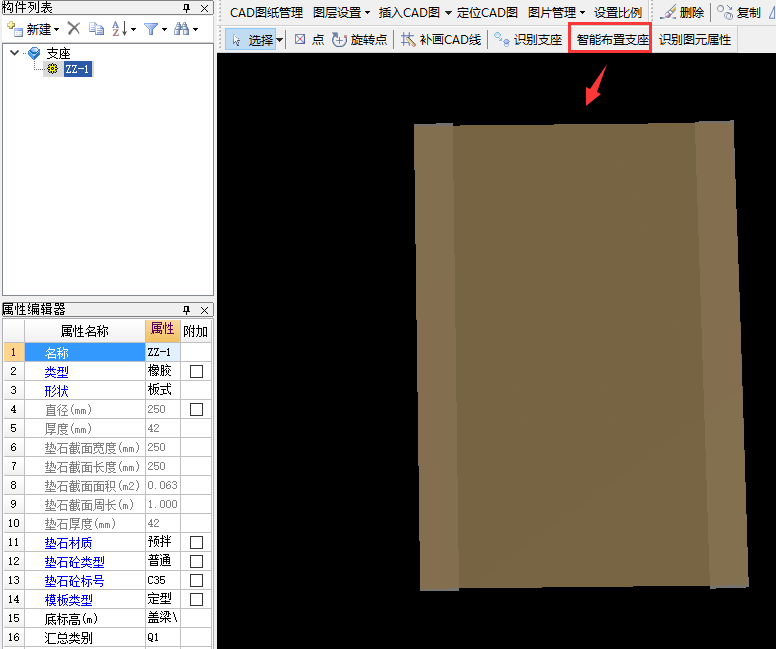

当工程中已有板梁、墩台帽\盖梁图元后，通过智能布置的方式生成支座图元。

操作步骤

1、新建参数化支座，调整对应属性

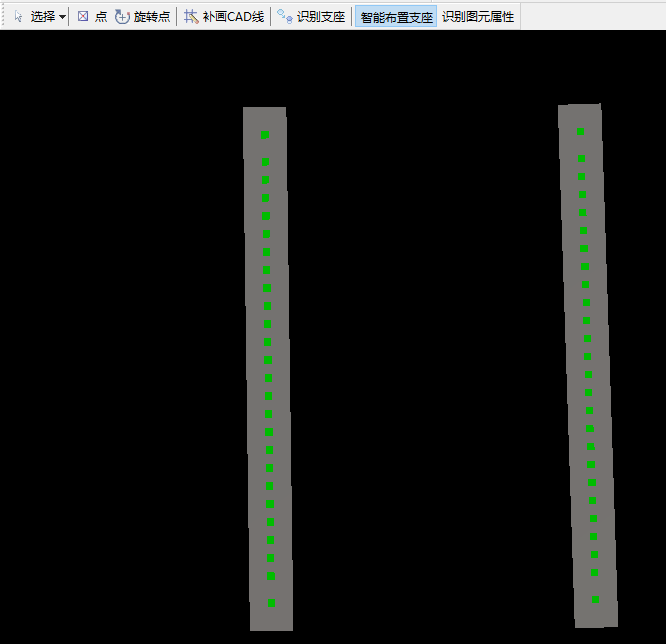

2、点击【智能布置支座】命令，左键单选或框选要生成支座的板梁图元右键，设置单块板梁布置支座数，点【确定】完成布置。
