门窗洞装修

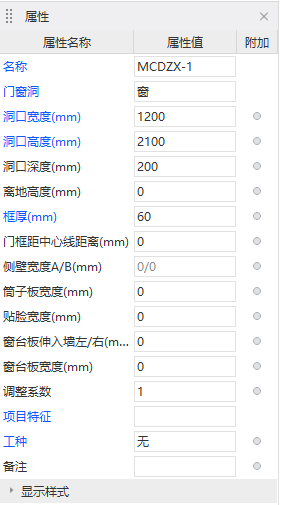

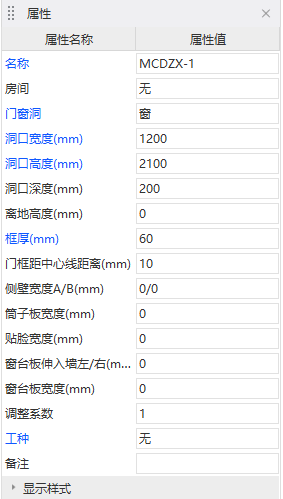

下图为门窗洞装修的属性列表：
构件属性 图元属性
属性
名称：根据图纸输入门窗构件名称或通过识别构件功能进行识别名称。
房间：根据实际工程情况填写，主要用途是作为划分房间的依据，工程量按照指定的房间分类条件进行汇总计算，详见属性介绍。
洞口宽度、洞口高度：根据门窗实际尺寸，可以直接输入矩形门窗装修的高和宽，对于参数化门和异形门，宽、高度取洞口外接矩形的宽、高度。
洞口深度：一般取门窗洞所在墙的厚度，也可以大于墙厚度，直接输入。
离地高度：相对于当前层楼地面的距离，可以直接输入。
框厚：默认为60mm，可以直接输入。
门框距中心线距离：默认为0，居中；可输入正值，负值实现以中心线位置偏移。
侧壁宽度：默认为0时，不计算侧壁工程量，只有输入非0数值时，才计算侧壁工程量：侧壁工程量=门窗洞侧壁长度*侧壁宽度；侧壁A/B的宽度属性值表示门窗洞的两侧侧壁宽度，A/B是以选中状态下门窗洞箭头方向（绘制方向决定箭头方向）的左右区分的，箭头左侧为A，箭头右侧为B；
筒子板宽度：筒子板为门窗洞深方向的宽度（不包含平行于墙面的贴脸宽度），默认为0时，不计算筒子板工程量，只有输入非0数值时，才计算筒子板工程量；筒子板宽度=门窗洞计算长度*筒子板宽度；
贴脸宽度：默认为0，只有输入非0数值时，才计算贴脸工程量；输入一个数值时，默认内外侧贴脸宽度一致。内外侧贴脸宽度不同时，以形式50/100输入。
窗台板深入墙左右侧宽度：窗台板凸出窗框的宽度；
窗台板宽度：窗台板的宽度，默认为0时，不计算窗台板的量；
备注：起标识作用，不影响计算和汇总；
显示样式：可以根据需要调整图元的填充颜色、不透明度，达到更好区分不同的图元的效果。
画法：
1.直线、弧线画法：
是门窗洞装修的基本画法，无论什么样的门窗洞装修，只要输入正确的高宽和洞口深度、离地高度，就可以用直线或者弧线画法绘制上去。具体操作见具体绘图功能介绍；
2.点式画法：
a) 功能介绍：
可以直接把门窗洞装修点式布置到墙面上。
可以直接布置到墙和隔墙上，这时候洞口深度取相应墙或者隔墙的厚度。
b) 操作步骤：
【第一步】：在“构件列表”中选择一个已经定义的门窗洞装修构件
【第二步】：点击“绘图”→“点”；
【第三步】：在绘图区左键点击一点作为构件的插入点，完成绘制。
3.图例识别
【第一步】：点击“图例识别”按钮，拉框或点选门窗图例，右键确定；
【第二步】：在“布置门窗图元”对话框中，使用【绘制门窗边线】或【识别门窗边线】来确定门窗图元与图例的位置；
【第三步】：点击“确定”按钮即可识别出图纸中这个图例的数量。
