布置造型

功能用途
功能简介：根据选择的节点图，识别面层、基层、龙骨以及节点图中的灯带和装饰线条，根据所选择的图元的边线、选择的CAD线或绘制的路径线，生成指定插入点截面形状的造型；

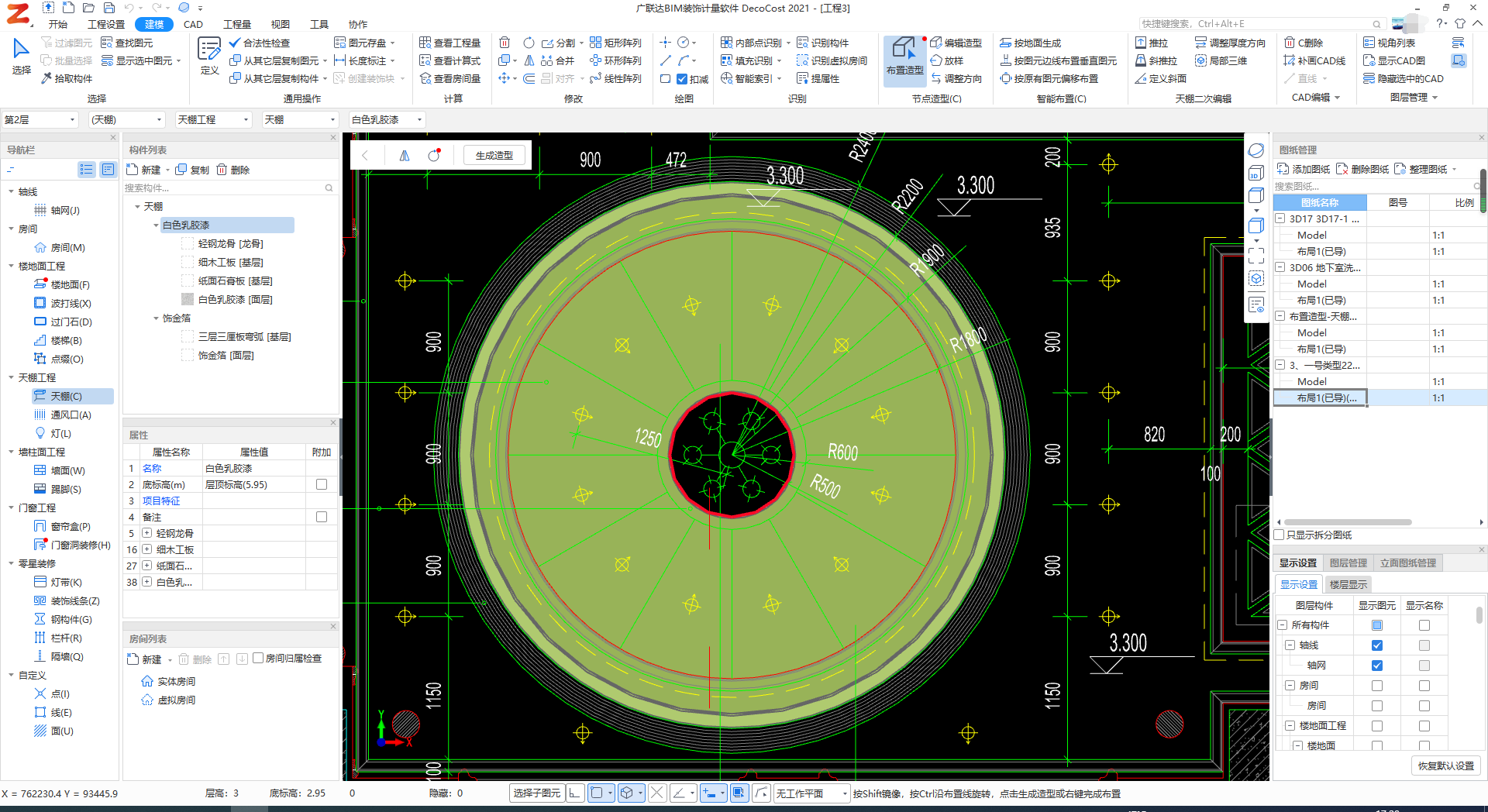

应用范围：常用于生成造型天棚（锯齿、吊挂、阶梯、藻井式天棚）、内外墙面（背景墙、装饰柜、复杂壁龛、外墙门头、腰线、女儿墙造型）、装饰地台；天棚的面层、基层、龙骨，暗藏灯带，装饰线条，也可以一起生成。

操作步骤

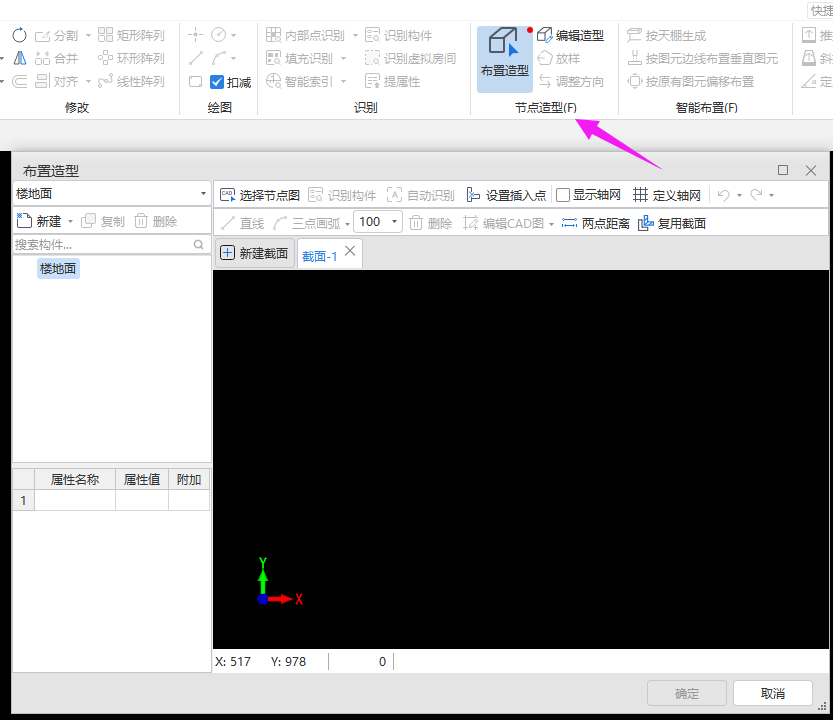

【第一步】：点击【布置造型】功能,弹出窗口；

【第二步】：点击【选择节点图】按钮，可以从图纸中选择截面图；也可以点击显示轴网后，绘制造型截面；

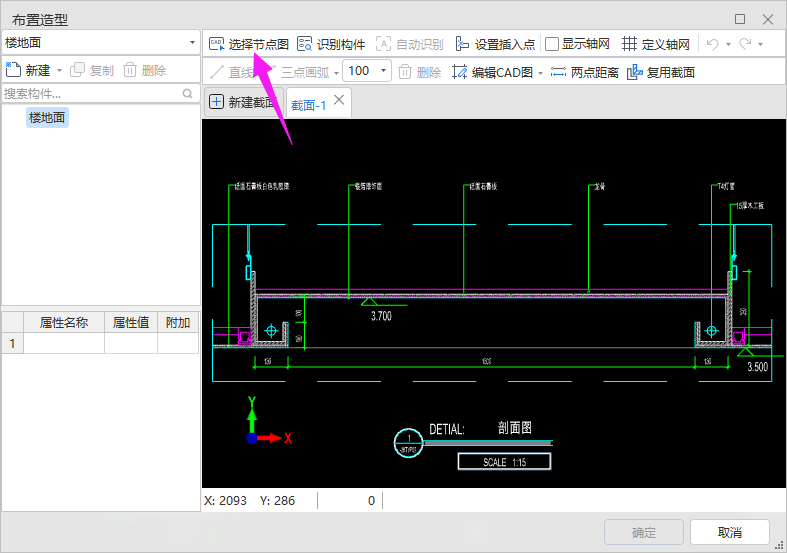

（1）天棚和地面构件中，二级窗体如下；

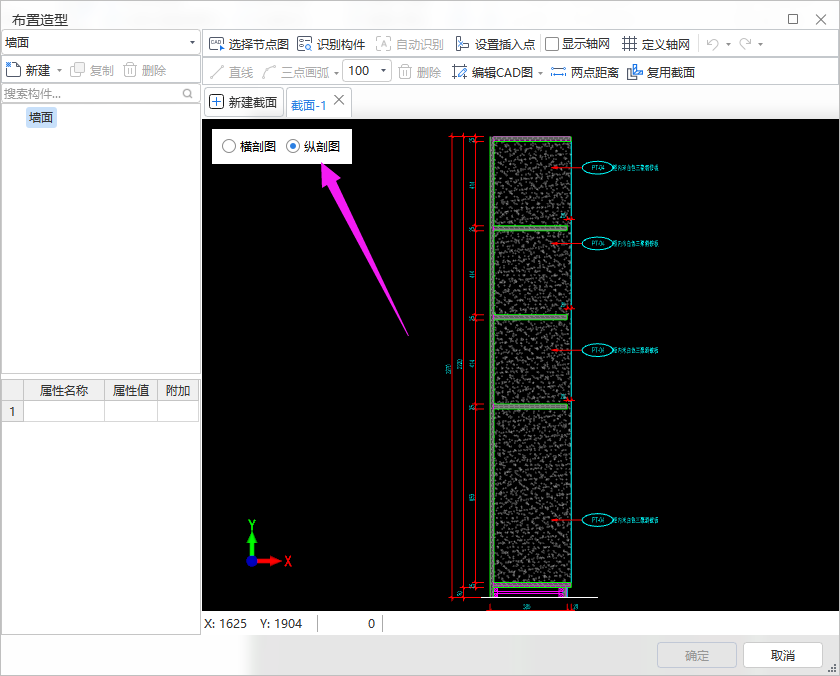

（2）墙面构件中点击布置造型，二级窗体如下；需要根据选中的图纸选择是横剖图或纵剖图，以保证造型生成正确；

1）当选择了横剖图后，请选择纵向图纸线或图元边线，以提升造型生成准确性；

2）当选择了纵剖图后，请选择横向图纸线或图元边线，以提升造型生成准确性；

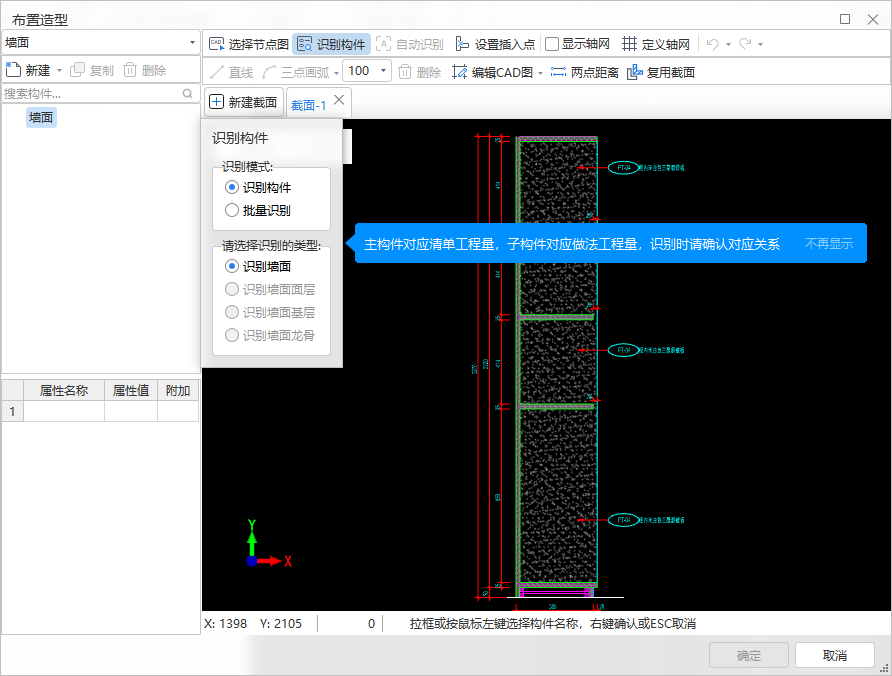

【第三步】：使用【识别构件】默认识别的图纸中文字为面层，识别时注意切换识别基层、面层、龙骨。

可以将布置造型识别为造型做法，例如：截面1命名为办公室灯槽，构件名称也是办公室灯槽，主构件白色乳胶漆就是清单工程量，子构件石膏板、细木工板、乳胶漆就是项目特征做法，确保用一组构件绘制一个造型，这样可以一次出具清单及定额工程量。

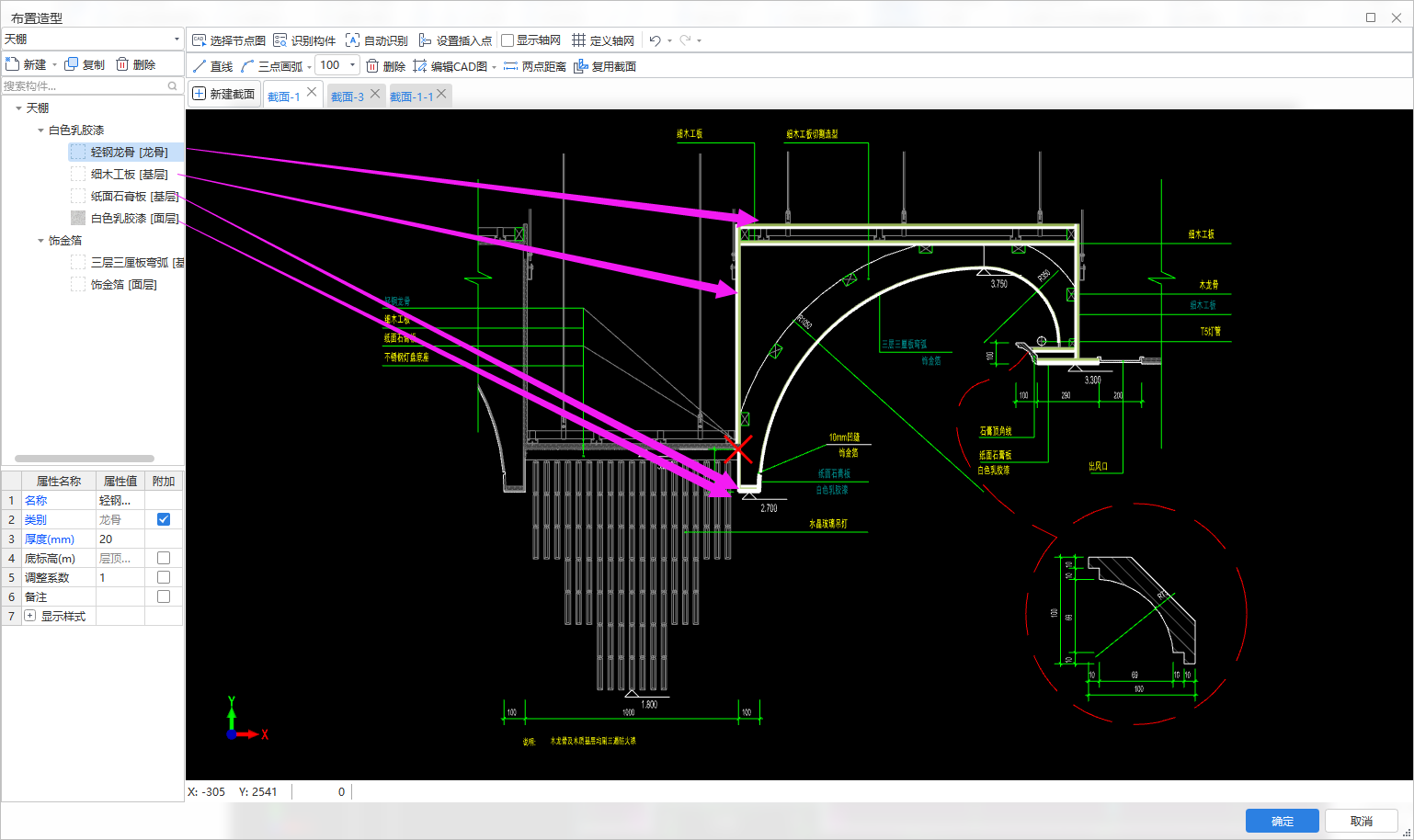

【第四步】：使用【自动识别】（按住shift可以选中相同填充或者连续直线）、或者直接绘制的方式，把对应面层、基层的材质布置到节点图上：

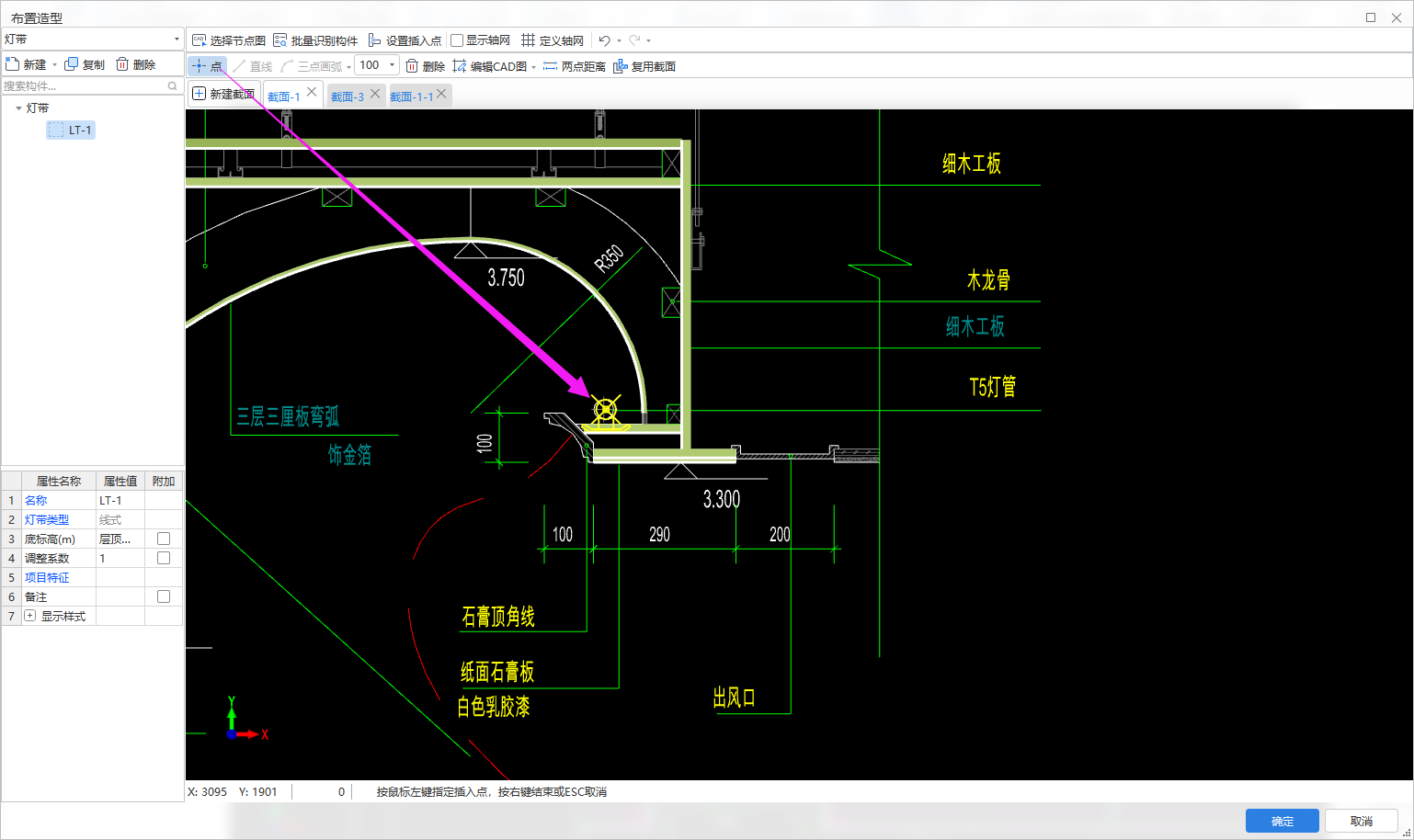

灯带可以用【点】绘制：

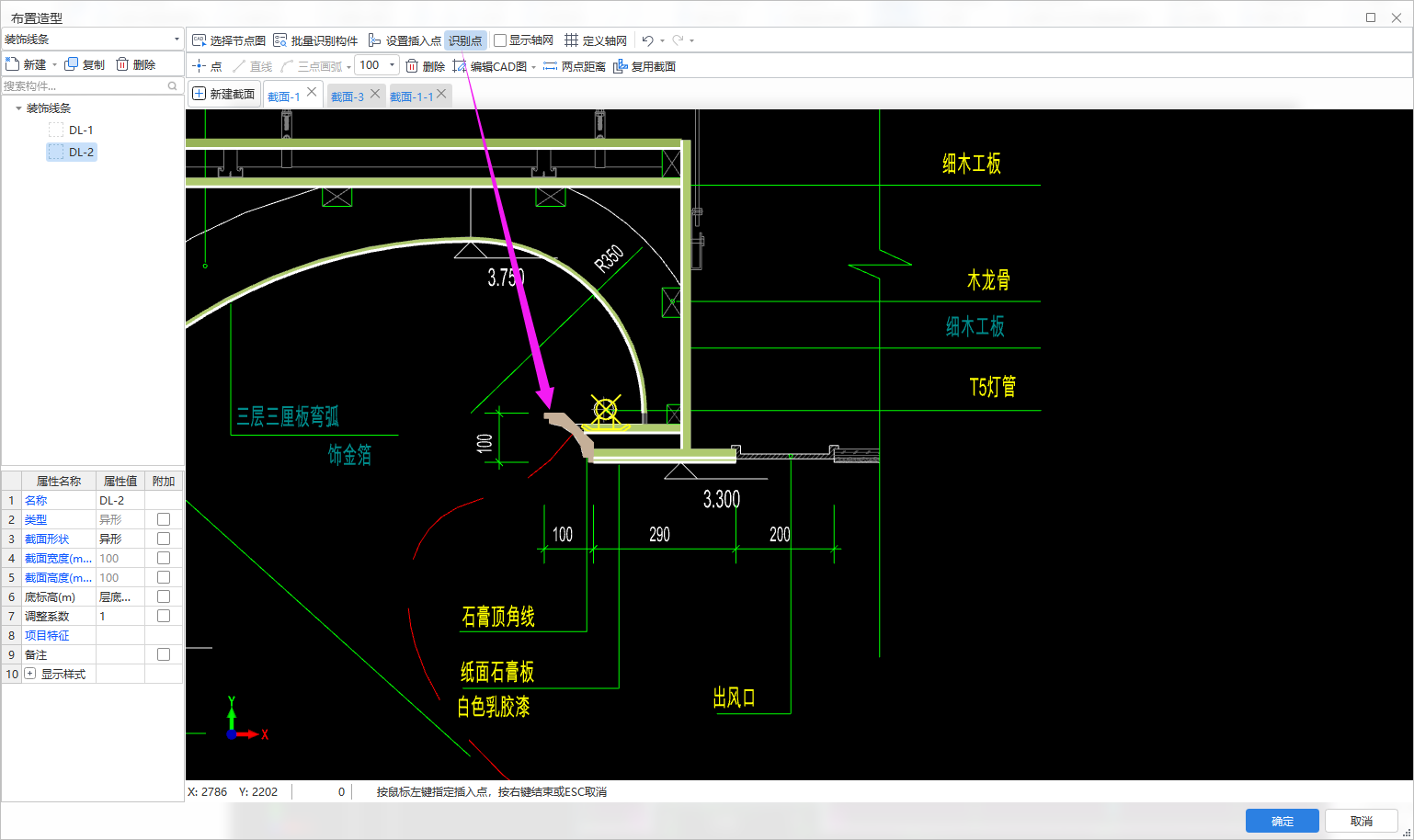

装饰线条可以用【识别点】布置：

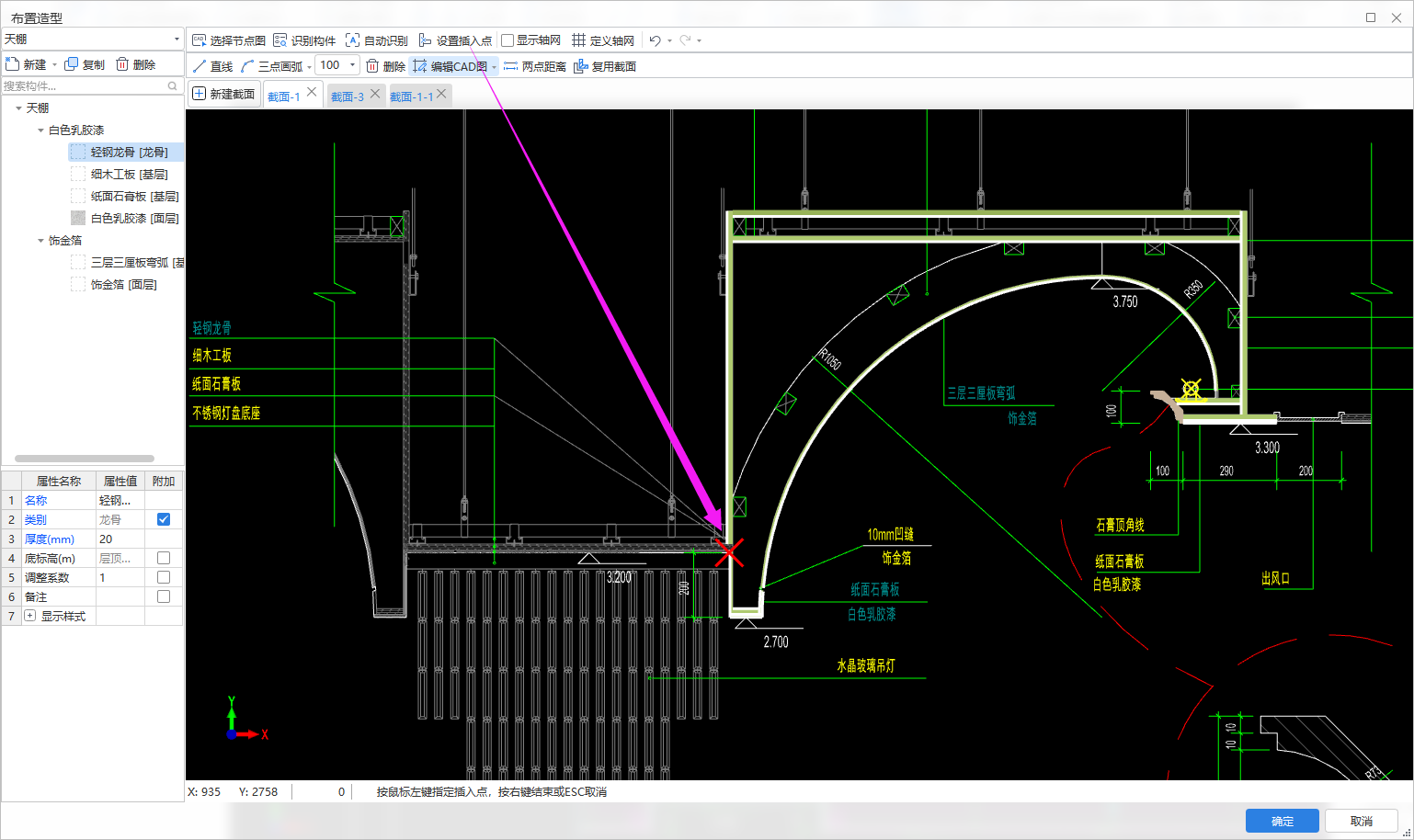

【第五步】：截面图绘制完成后或者识别完成后，设置插入点，确认，选择（shift批量选择）图纸线、图元边线或绘制造型的生成路径，点击确认路径或右键生成临时造型。

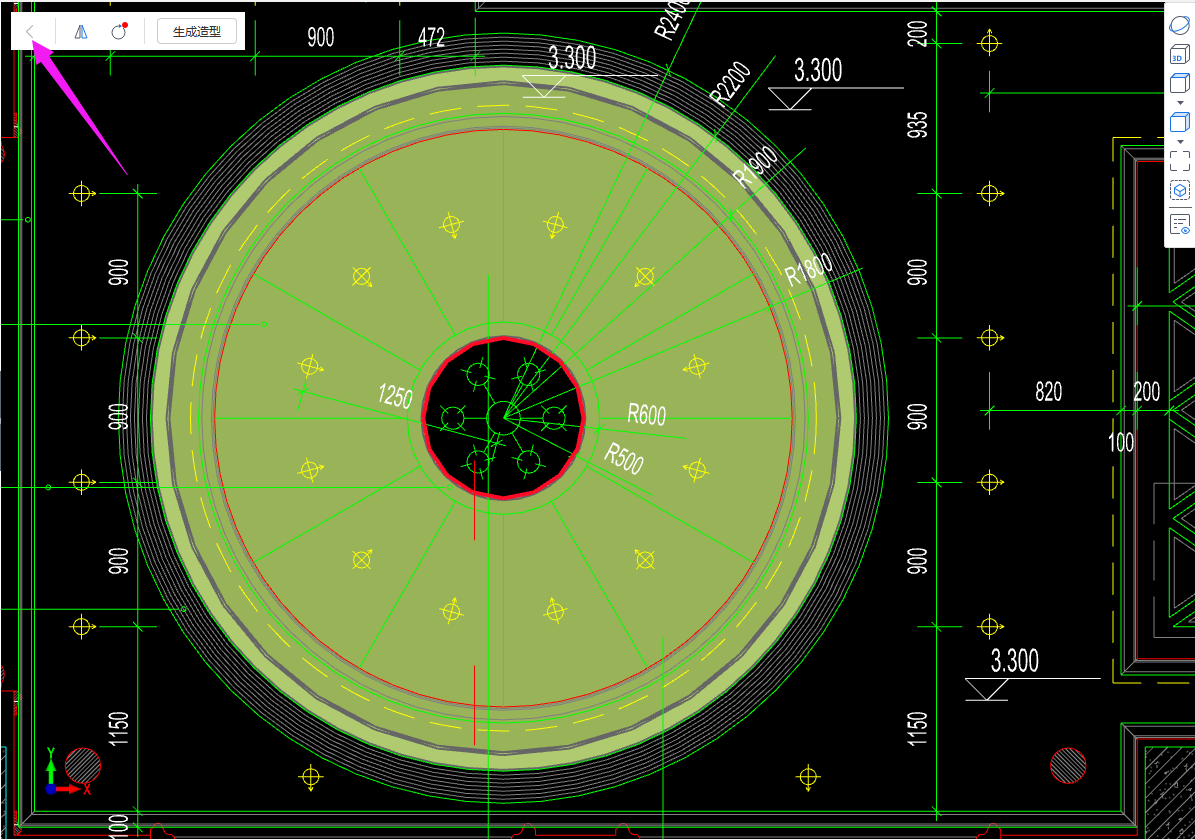

选择（shift批量选择）图纸线、图元边线或绘制造型的生成路径

如果绘图过程中发现忘记绘制天棚、灯带、装饰线条中某种构件或需要修改造型截面，点击编辑截面即可返回编辑；

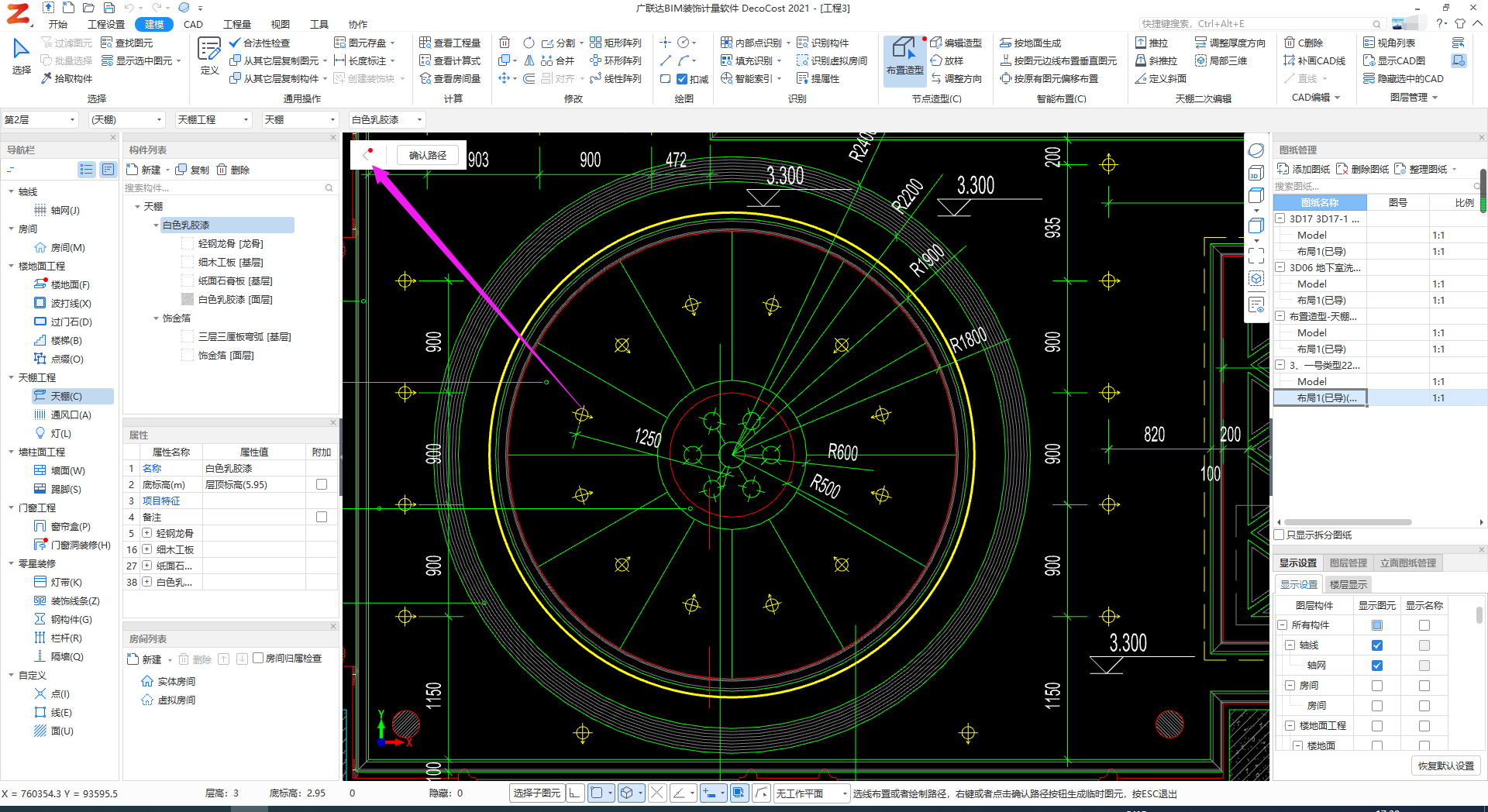

【第六步】：确认造型生成路径后，可以通过点击镜像（Shift）、旋转（Ctrl）。

如果发现造型生成范围有误，那么点击重选路径，重新选择或者绘制路径线后再生成临时造型。

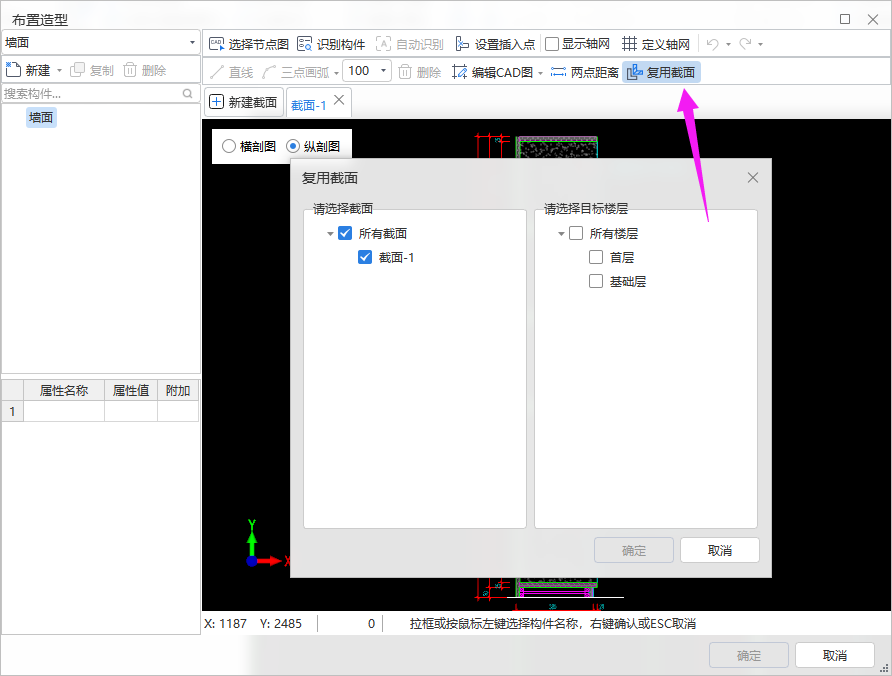

【复用截面】：点击复用截面，在当前楼层选择需要复用的截面，并选择目标楼层后，截面信息将全部复制到目标楼层，如截面或构件重名将自动按【截面】+n，【构件】+n。

小提示：

选择放样的路径时，若是按住shift键全部选择的，则生成的放样部分也是围成的封闭区域；若是一条边一条边点选的则生成的部分也为一段一段的。
