工作面
使用背景
为了辅助三维建模，简化复杂造价创建的难度，把三维上的复杂造型放在二维平面上去绘制。

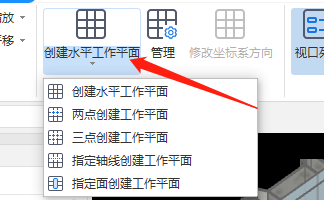

工作面有六种创建方式
创建工作面由以下功能组成：
创建水平工作平面
两点创建工作平面
三点创建工作平面
指定轴线创建工作平面
指定面创建工作平面
工作面的配套功能由以下组成：
管理
修改坐标系方向

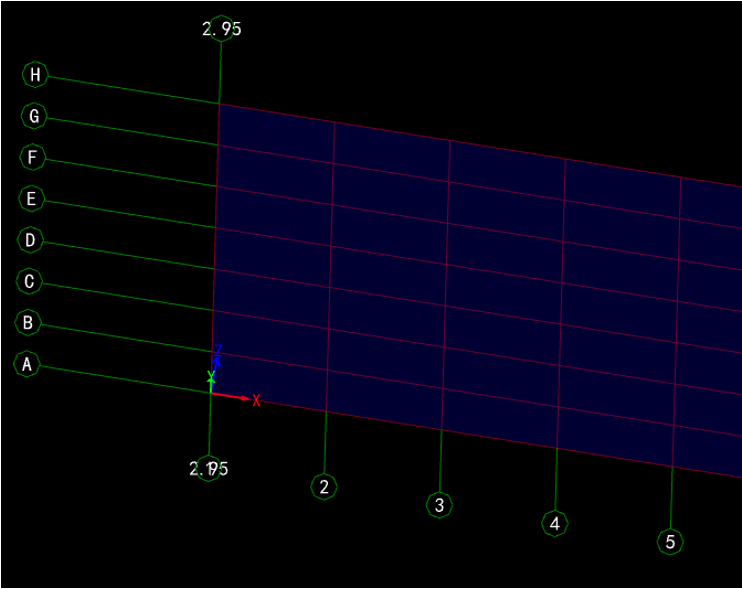

创建水平工作平面
使用背景
为了同时在不同高度绘制模型，能让图纸跟随；比如天棚，可以创建工作平面后，天棚图纸与工作面平齐。
操作步骤
【第一步】：触发创建；
【第二步】：弹出标高输入窗体，输入标高数值；
【第三步】：按住鼠标左键选择基点进行旋转布置图元，按shift调整方向
小提示
1、创建成功的工作面，可以应用到全楼；
2、只有定义或者移动过图纸后，图纸才能在工作面上被记忆。

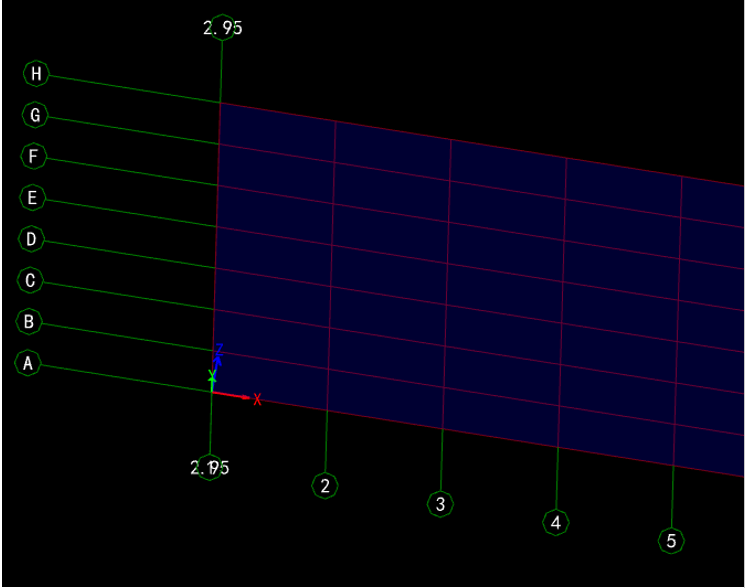

两点创建工作平面
使用背景
为了辅助特殊倾斜场景下的图元绘制，可以使用该功能。
操作步骤
【第一步】：触发创建；
【第二步】：选择第一点，该点为坐标原点；
【第三步】：选择第二点，该点为X轴方向。
【第四步】：工作面创建成功。
小提示
1、创建成功的工作面，可以应用到全楼；
2、只有定义或者移动过图纸后，图纸才能在工作面上被记忆。

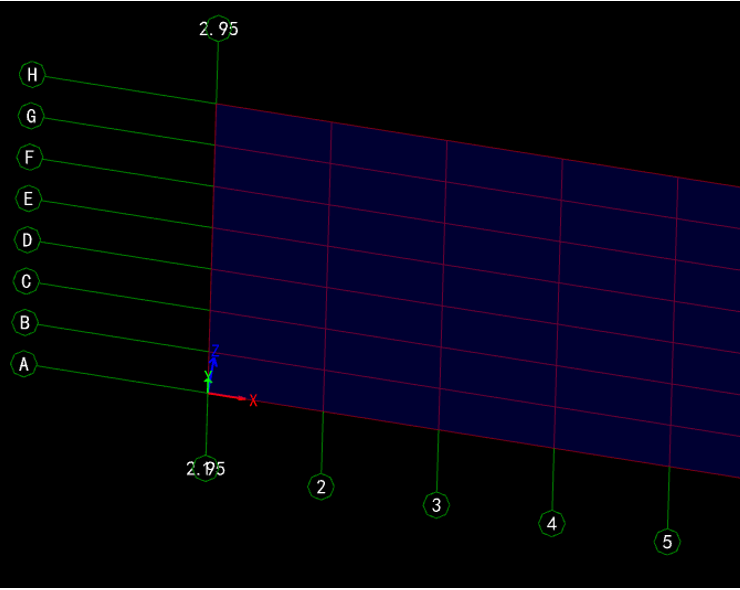

三点创建工作平面
使用背景
为了辅助特殊倾斜场景下的图元绘制，可以使用该功能。
操作步骤
【第一步】：触发创建；
【第二步】：选择第一点，该点为坐标原点；
【第三步】：选择第二点，该点为X轴方向。
【第四步】：选择第三点，该点为Y轴方向。
【第五步】：工作面创建成功。
小提示
1、创建成功的工作面，可以应用到全楼；
2、只有定义或者移动过图纸后，图纸才能在工作面上被记忆。
指定轴线创建工作平面
使用背景
为了辅助特殊倾斜场景下的图元绘制，可以使用该功能。
操作步骤
【第一步】：触发创建；
【第二步】：选择第一点，该点为坐标原点；
【第三步】：选择第二点，该点为X轴方向。
【第四步】：选择第三点，该点为Y轴方向。
【第五步】：工作面创建成功。
小提示
1、创建成功的工作面，可以应用到全楼；
2、只有定义或者移动过图纸后，图纸才能在工作面上被记忆。
指定面创建工作平面
使用背景
为了辅助用户在指定一个面上去绘制复杂造型时，可以使用该功能。
操作步骤
【第一步】：触发创建；

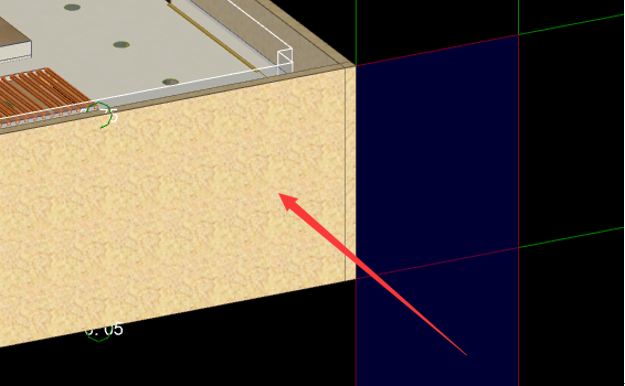

【第二步】：选择任意面；
【第三步】：创建了一个以面为基准工作平面的工作面。
小提示
1、创建成功的工作面，可以应用到全楼；
2、只有定义或者移动过图纸后，图纸才能在工作面上被记忆。
管理
使用背景
为了重命名或者删除工作面，协助我们管理众多的工作面。
操作步骤

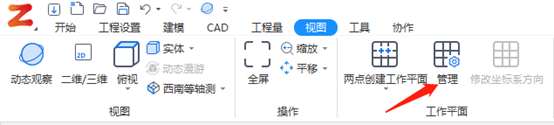

【第一步】：触发管理；

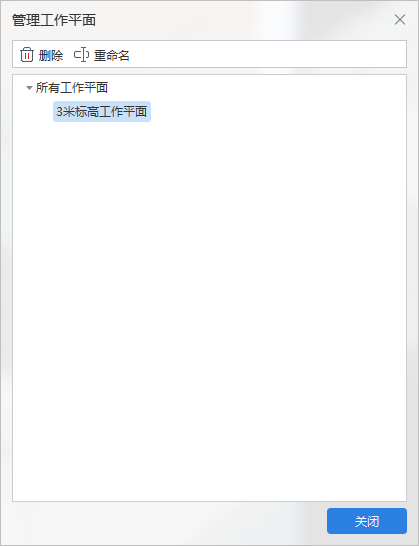

【第二步】：弹出管理窗体；
【第三步】：重命名，或删除工作平面。
小提示
1、删除工作平面，在工作平面上绘制的图元不会被删除。

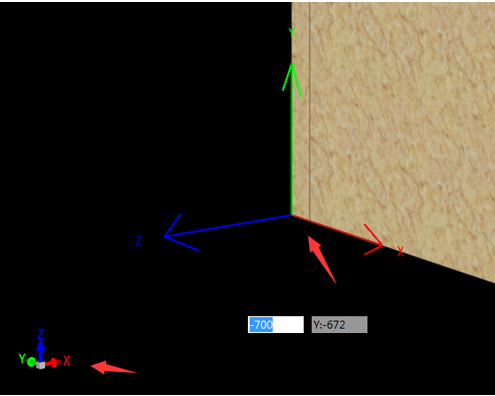

修改坐标系方向
使用背景
为了调整工作面上X、Y、Z方向，可以使用该功能。
操作步骤

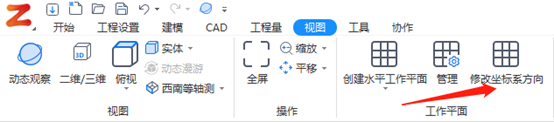

【第一步】：触发修改坐标系方向；
【第二步】：选中工作面上的坐标原点；
【第三步】：选中第二点，为X轴坐标系方向。
【第四步】：选中第三点，为Y轴坐标系方向。
【第五步】：工作面创建成功。
