外墙面

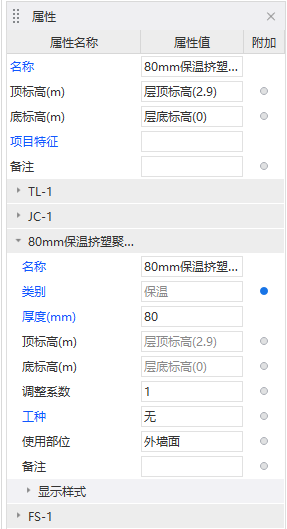

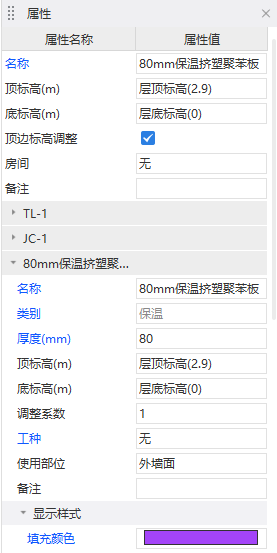

外墙面属性：

构件属性图元属性

建构件

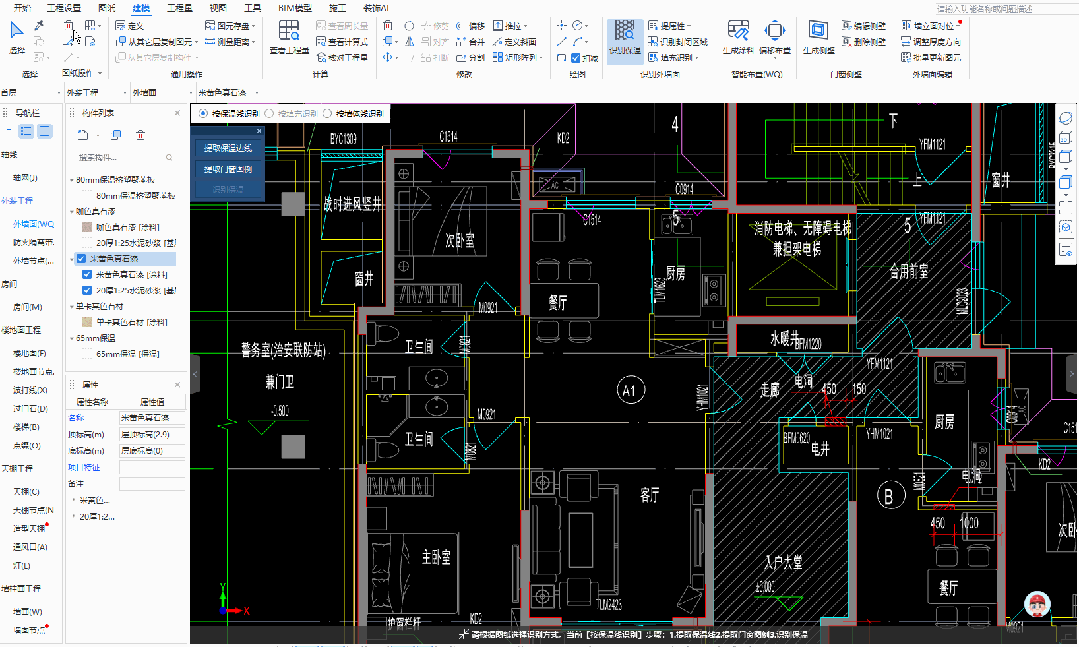

一、识别保温： 点击识别保温，根据图纸表达形式，切换所需的识别方式（按保温线识别、按填充识别、按墙体线识别）。

1.按保温线识别：

1）提取保温边线，点击任意一根保温cad线，点击后当前线所在的图层线全部变黄，再次点击全选补充同颜色的线；右键变成紫色线确认选择，此时再次点击可以取消选择，或者补选；

2）提取门窗标识，点击其中一个门窗洞，整个图层的图例全选，如果有遗漏的再次点击批量补选，右键确认；

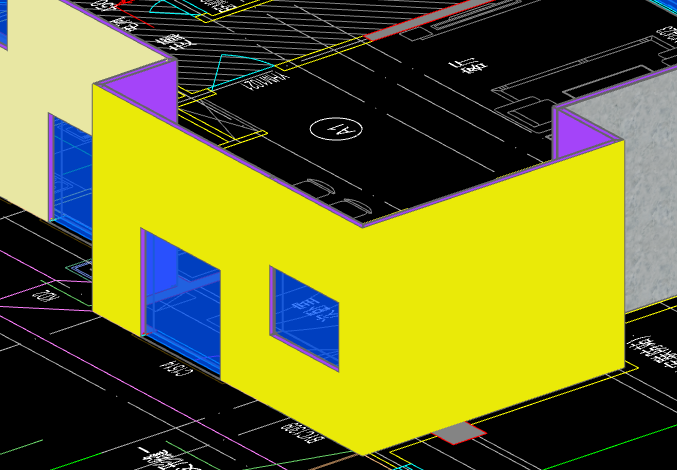

3）点击识别保温，显示保温临时图元，在门窗洞的位置会尽量将左右两侧的保温联通，在平面图可以看到【完成面】三个字，点击图元可以反转单个图元，或者三维状态下黄色面即为完成面。

2.按填充识别

1）选中填充，按shift批量选择，右键，软件自动根据不同厚度的保温反建构件，并且生成临时图元，在平面图可以看到【完成面】三个字，点击图元可以反转单个图元，或者三维状态下黄色面即为完成面。

3.按墙体线识别：

1）提取门窗标识，点击其中一个门窗洞，整个图层的图例全选，如果有遗漏的再次点击批量补选，右键确认；

2）提取保温边线，点击任意一根保温cad线，点击后当前线所在的图层线全部变黄，再次点击全选补充同颜色的线；右键变成紫色线确认选择，此时再次点击可以取消选择，或者补选；

3）点击识别保温，显示保温临时图元，在门窗洞的位置会尽量将左右两侧的保温联通，在平面图可以看到【完成面】三个字，点击图元可以反转单个图元，或者三维状态下黄色面即为完成面。

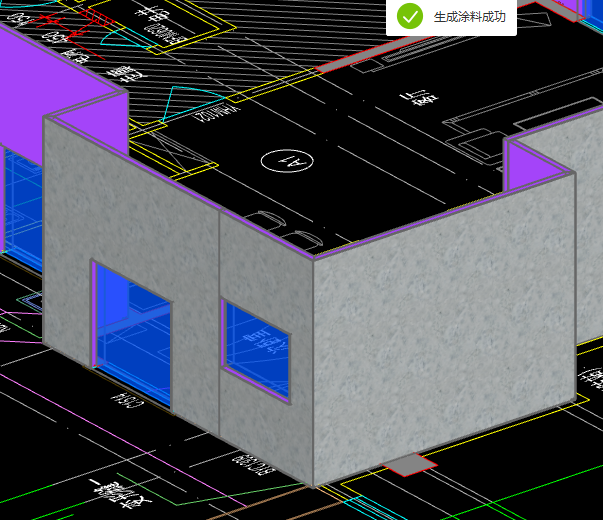

二、生成涂料：

点击生成涂料，可以切换任意构件列表的涂料构件刷到保温图元上，支持选择图元多个任意面（完成面，厚度边、顶底边、背面）

右键，图元自动连续处理阴阳角成为一个图元；

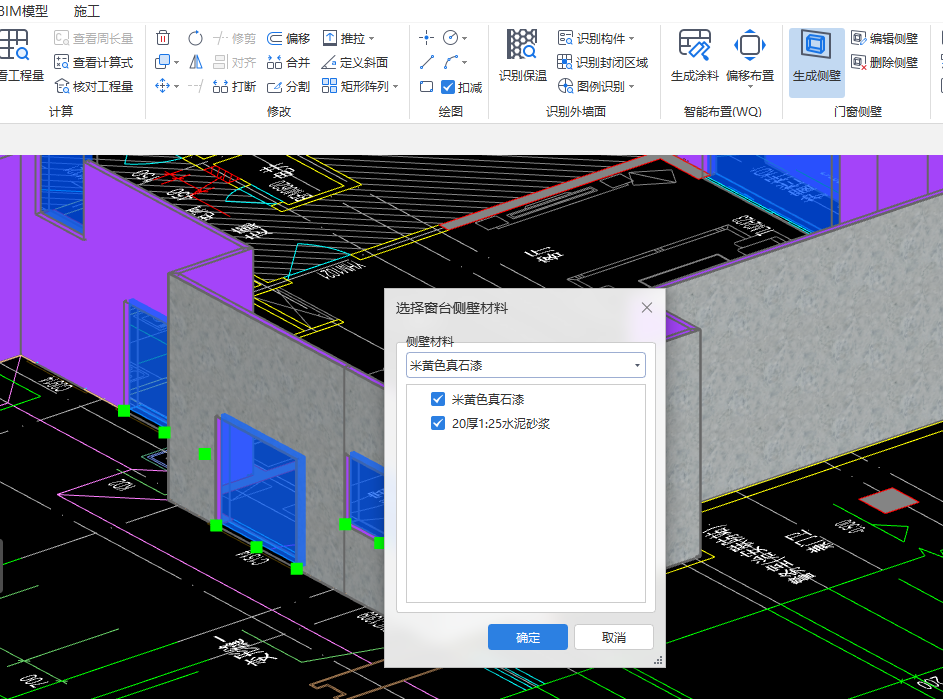

三、生成侧壁：

点击生成侧壁，下拉选择需要的父构建名称，然后在明细栏中勾选需要涂刷的侧壁子构件，软件会根据框厚位置自动计算侧壁宽度并生成图元。

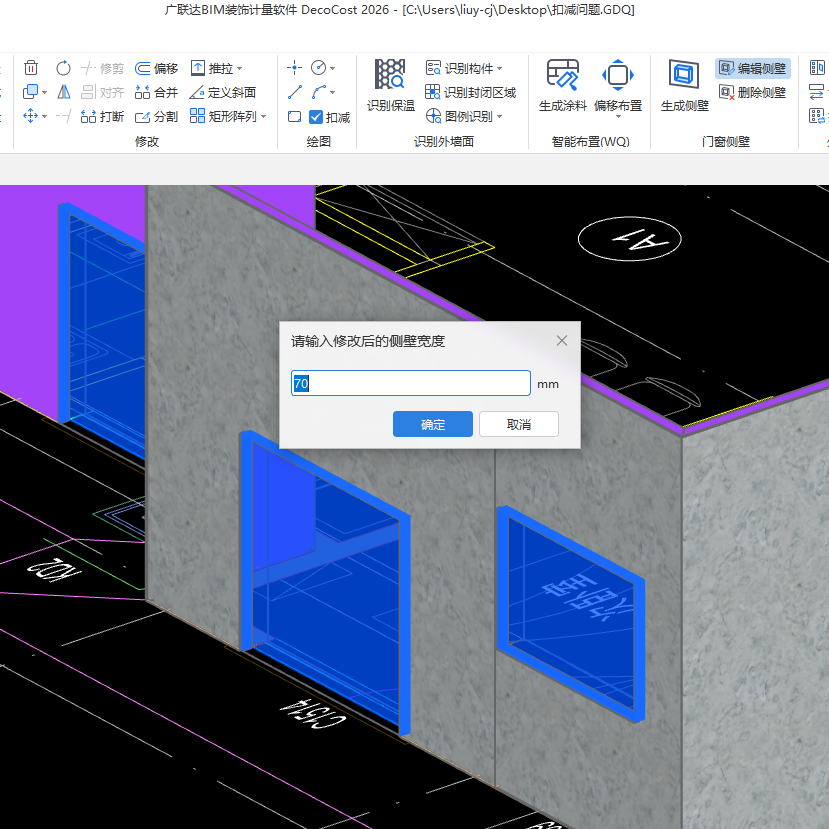

四、编辑侧壁：

点击编辑侧壁，框选或点选侧壁图元，此时只能选中侧壁，右键后输入需要调整的侧壁宽度点击确定，将重新生成。

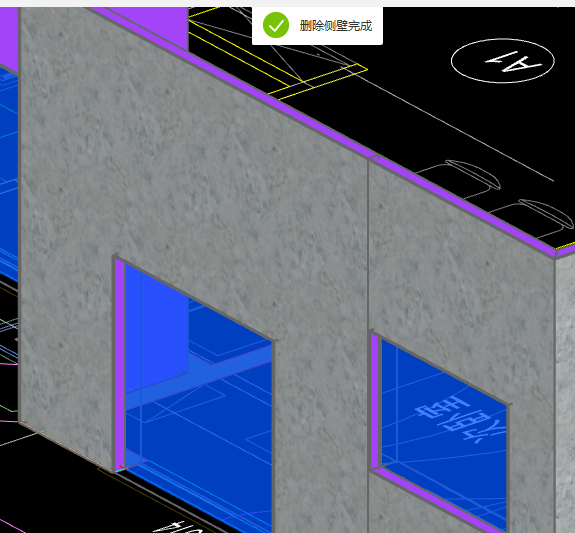

五、删除侧壁：

点击删除侧壁，框选或点选侧壁图元，此时只能选中侧壁，右键后删除。
