市政计量平台GMA2026

点击查看视频教程:内部点识别.mp4


使用背景:


根据CAD设计图,识别封闭区域,快速、准确地生成路面,提升工作效率

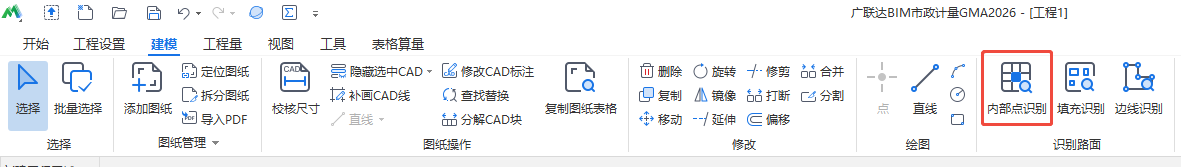

【第一步】:触发功能




【第二步】:移动鼠标到一个封闭区域,当出现加粗的白色框时,点击鼠标左键生成路面:





【第三步】:重复第二步,直到生成所有路面


【第四步】:当遇到需要识别的区域不封闭,可补画CAD线形成封闭区域,也可按住Ctrl键切换识别模式,


然后通过按"S"键缩小识别误差,"F"键放大识别误差来调整误差值,直到想要识别的区域显示出白色边框为止




操作技巧:在进行内部点识别前,可以先隐藏不需要的CAD线再识别,详见【隐藏选中CAD】功能。
