市政计量平台GMA2026

使用背景:


当想对软件进行个性化设置时,如:想更改备份文件的默认保存路径、想设置构件显示颜色、想自定义快捷键等,可以使用“选项”功能。


步骤:

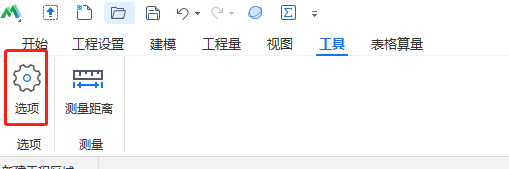

【第一步】:触发命令

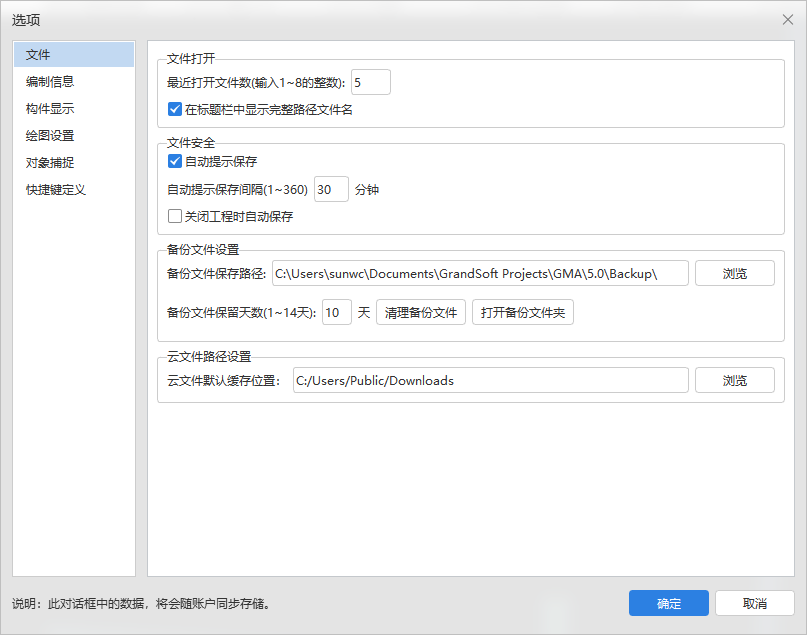

文件:


1、最近打开的文件数:默认为5,可根据实际输入1~8之间的整数,会在软件开始页面的显示对应个数的最近文件。


2、在标题栏中显示完整路径文件名:勾选此项,会在软件最上方的标题栏显示工程文件的完整路径及文件名。


3、自动提示保存:设置是否需要软件每隔一段时间提示保存。


4、关闭工程时自动保存:勾选后,关闭工程时,会自动保存工程。


5、备份文件保存路径:软件默认的备份文件的路径为“C:\Users\用户名\Documents\GrandSoft Projects\GMA\5.0\Backup”,可以根据需要单独进行设置。


9、备份文件保留天数:默认为10天,从最后打开工程的时间开始记录。


10、清理备份文件:把备份文件全部清除。


11、打开备份文件夹:自动打开备份文件夹。


12、云文件默认缓存位置:软件默认的路径为“C:/Users/Public/Downloads”,可以根据需要单独进行设置。

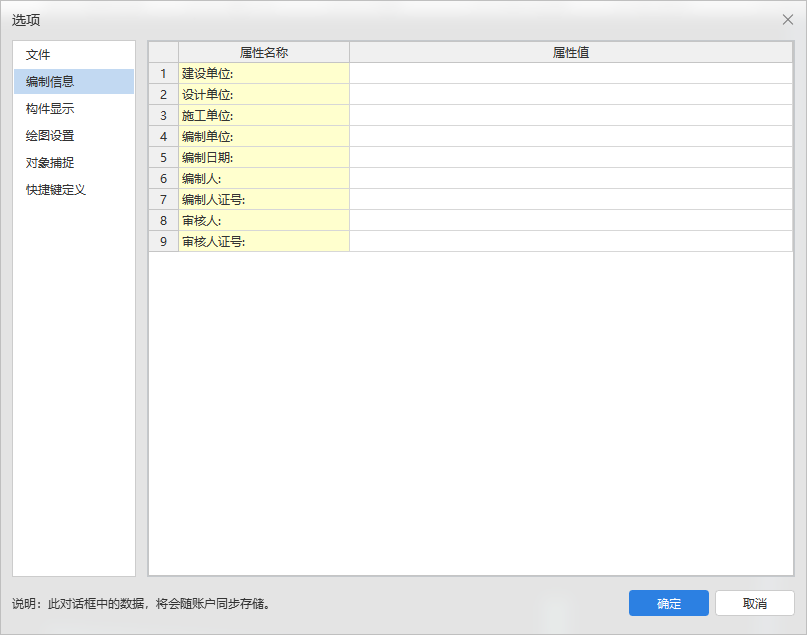

编制信息:


主要用于输入工程信息中的编制信息,方便在新建工程时直接调用。如果在此页面输入了信息,下次新建工程时,工程的编制信息就会默认取这里的值。

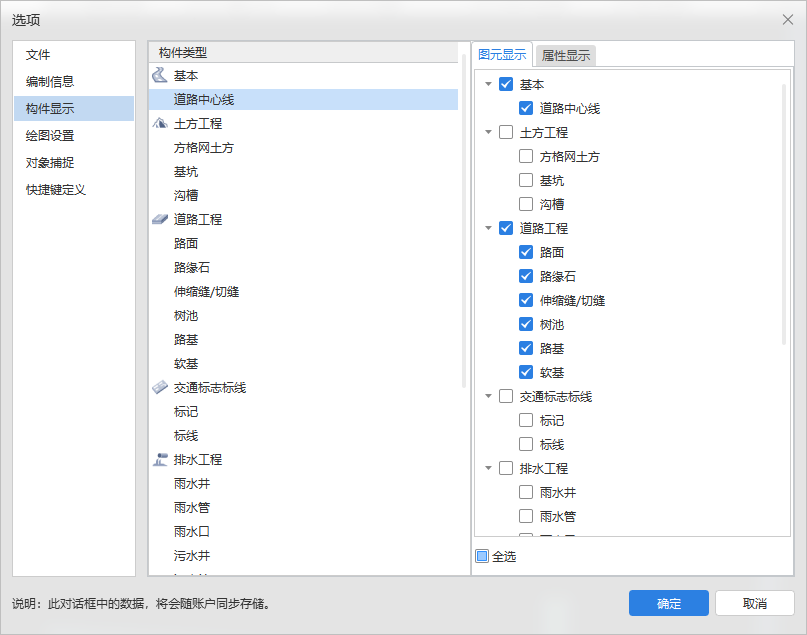

构件显示:


通过复选框来控制属性和构件的显隐,不同的构件类型下可分别设置不同的显示状态

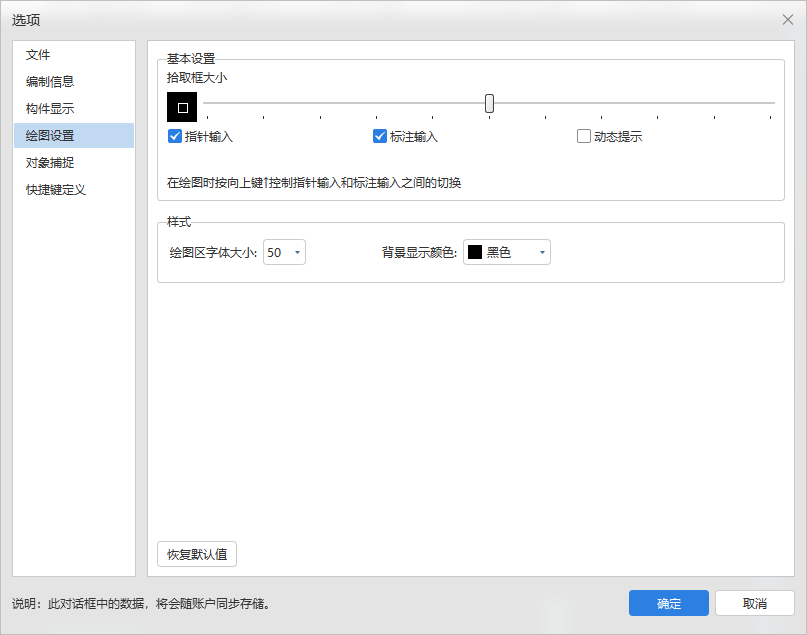

绘图设置:


1、拾取框大小:在绘图操作时,当光标靠近某一捕捉点时,靠的多近可以捕捉到该点,是一个捕获范围的控制;


2、指针输入:在使用绘图或者其他命令时,启用“指针输入”,光标的位置将在附近的输入框中显示为坐标,可以输入坐标值来确定最终绘制的位置。使用TAB键可切换X/Y坐标;


3、标注输入:在使用绘图或者其他命令时,选择完第一点,当命令提示指定第二点时,输入框中将显示长度和角度值,按照您需要的输入即可,使用TAB 键可以切换长度和角度的输入。


4、动态提示:十字光标附近显示命令操作提示信息。


5、绘图区字体大小:默认为50,可根据实际调整到合适的字体大小;


6、背景显示颜色:绘图区域背景显示的颜色。


7、恢复默认值:软件自动恢复到默认状态。

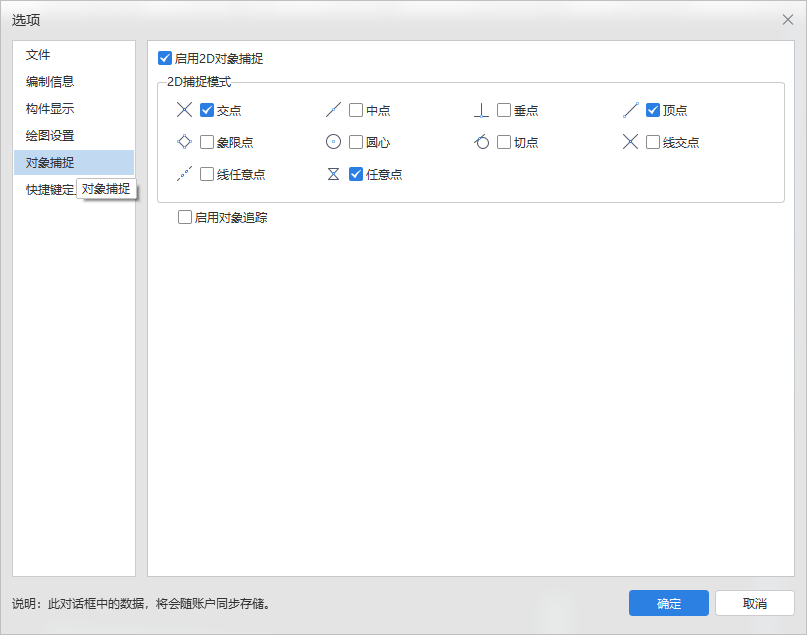

对象捕捉:


1、启用2D对象捕捉:您可以自定义选择2D对象捕捉模式(交点、中点、垂点、顶点、象限点、圆心、切点、任意点)。


2、启用对象追踪:通过对象追踪,在使用直线等绘制命令时,可以通过鼠标悬停指定辅助点。光标可以捕捉这些辅助点的垂点、交点等,作为插入点。要使用对象追踪,必须打开一个或多个2D对象捕捉模式。




快捷键定义:


可以根据自己的习惯和喜好修改功能的快捷键
