点击查看视频教程：方格网法.mp4


使用背景：


对绘制、识别生成的图元定义方格网法（平均高程法）计算方格网土方。

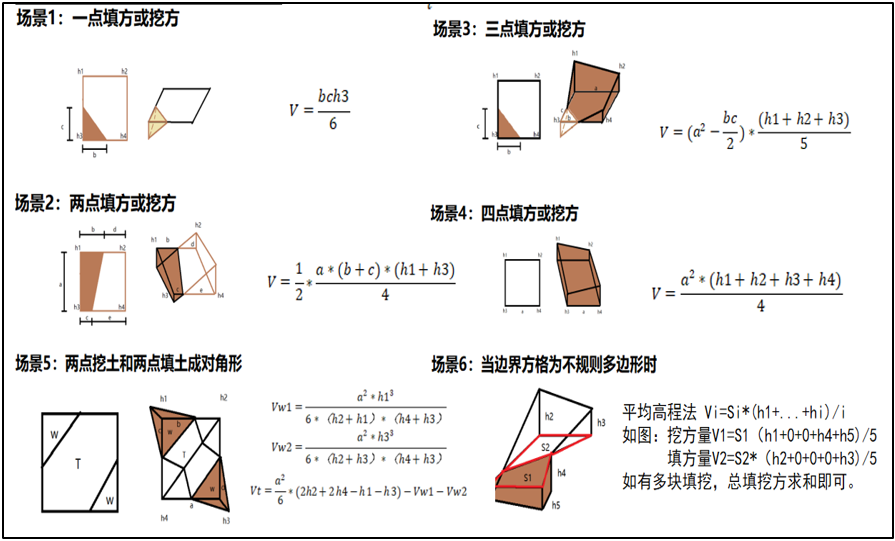

1.计算原理：平均高程法




2.功能操作


【第一步】触发【方格网法】功能，并选择方格网图元

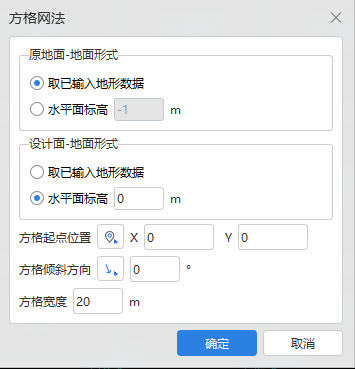

【第二步】设置计算项内容

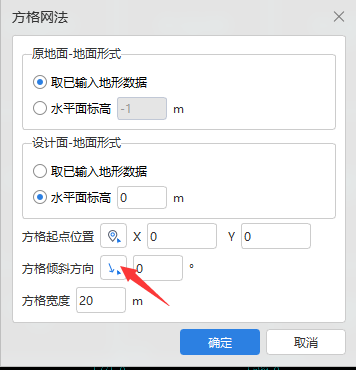

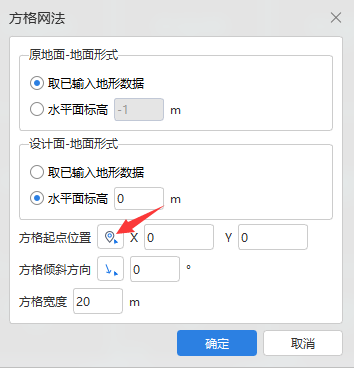

说明：默认方格网起点位置为0，0。点击拾取可以在绘图区选择起点位置。支持手动输入。方格倾斜方向同理。




【第三步】点击确定。
