二、图文教程
（一）识别横断面
1、如何正确识别中桩点？

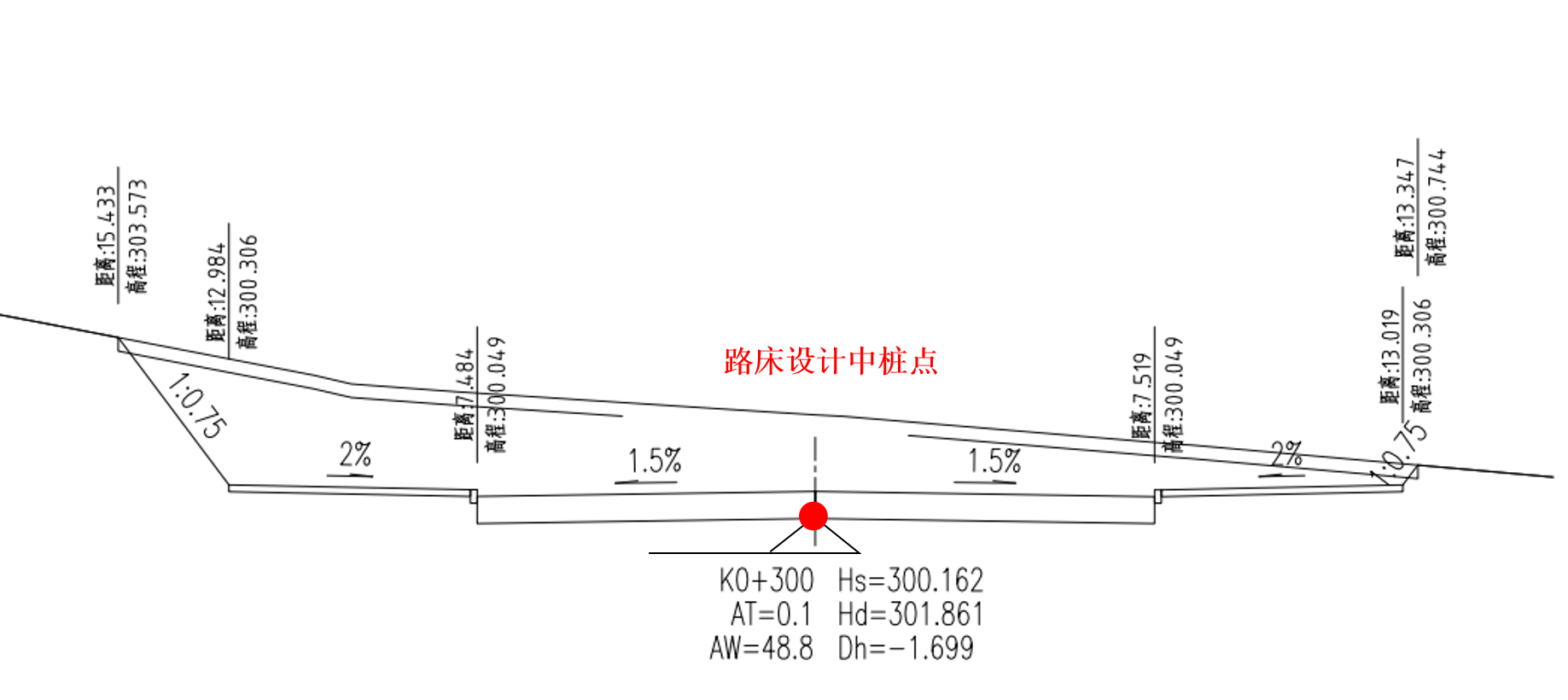

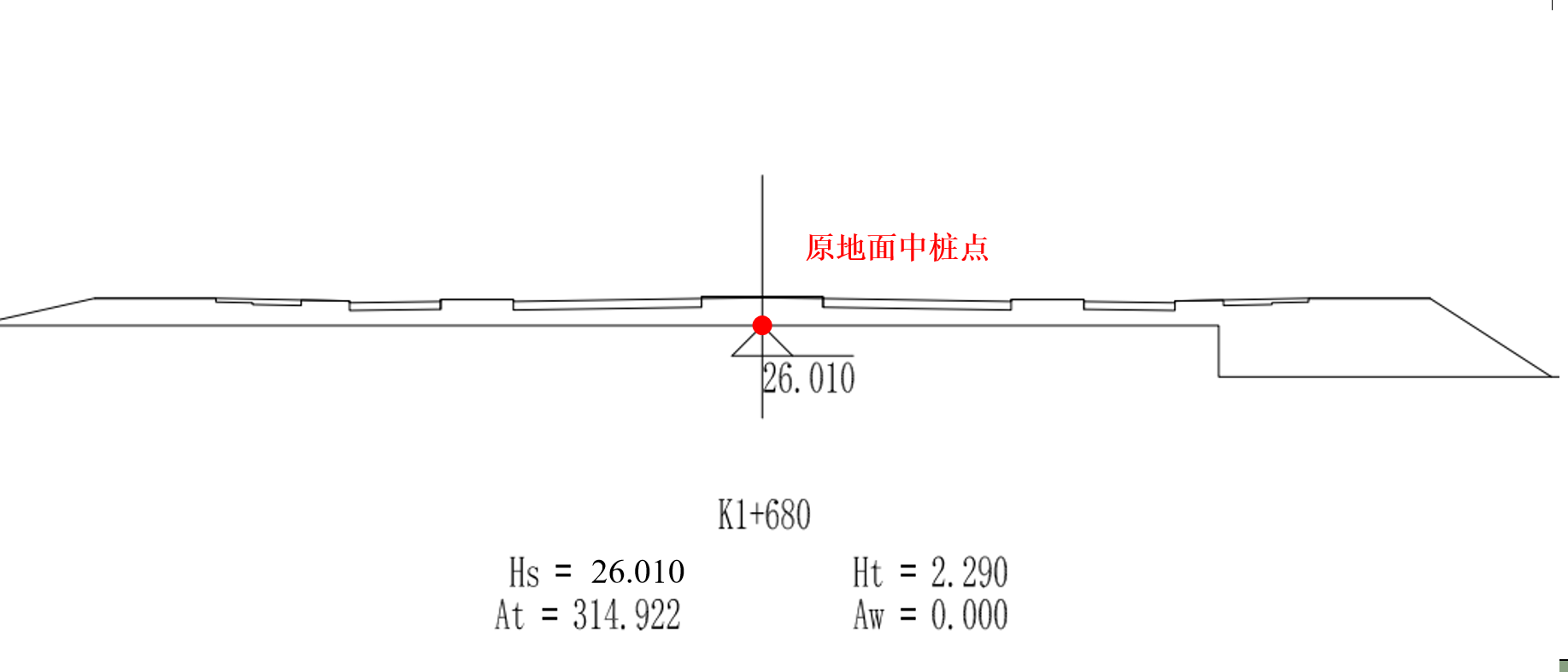

如下图所示，根据中桩点的位置不同，分为路面设计中桩点（中桩点位于路面设计线）、路床设计中桩点（中桩点位于路床设计线）、原地面中桩点（中桩点位于原地面线）
根据图纸中桩点位置，在软件内可下拉选择相应的选项。

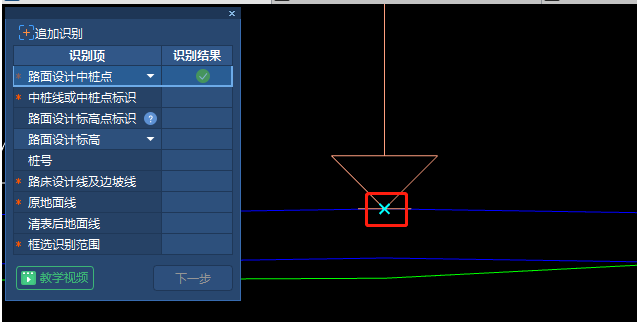

选择相应识别项后，点击图纸中的中桩点即可
2、如何正确识别中桩线或中桩点标识？

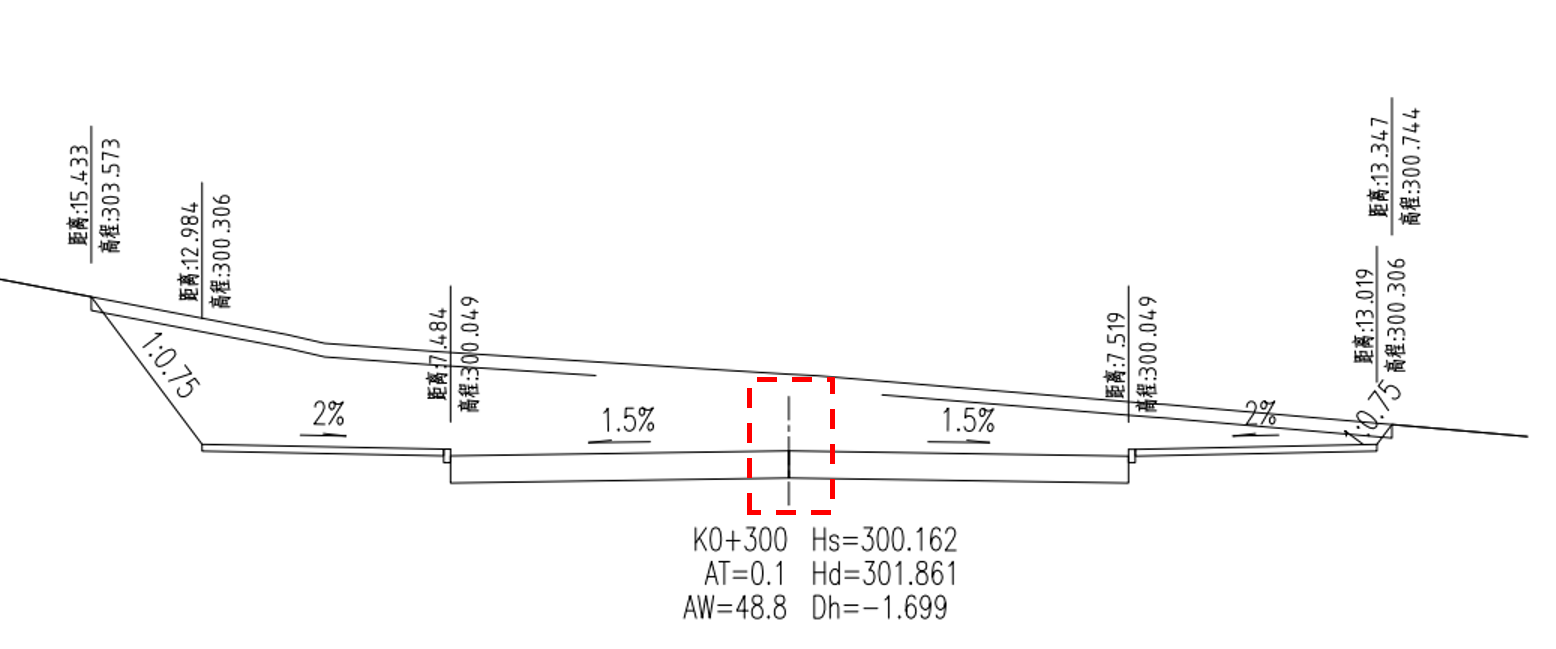

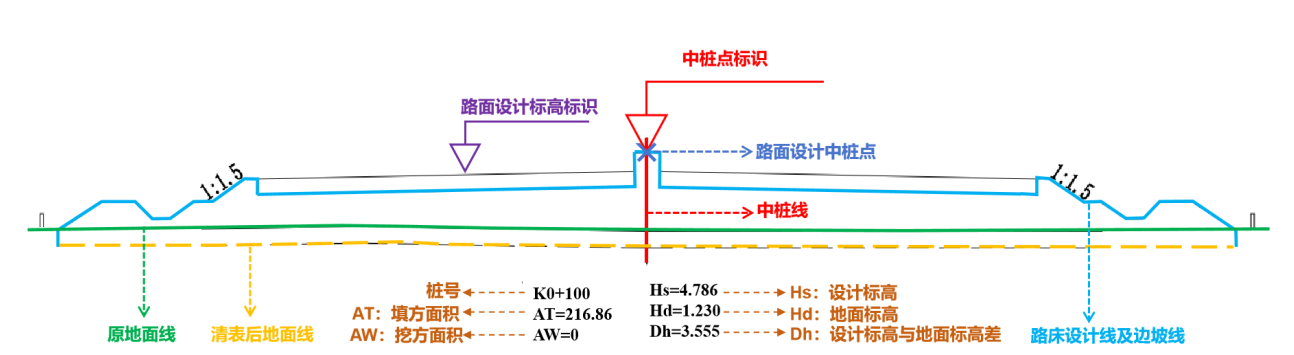

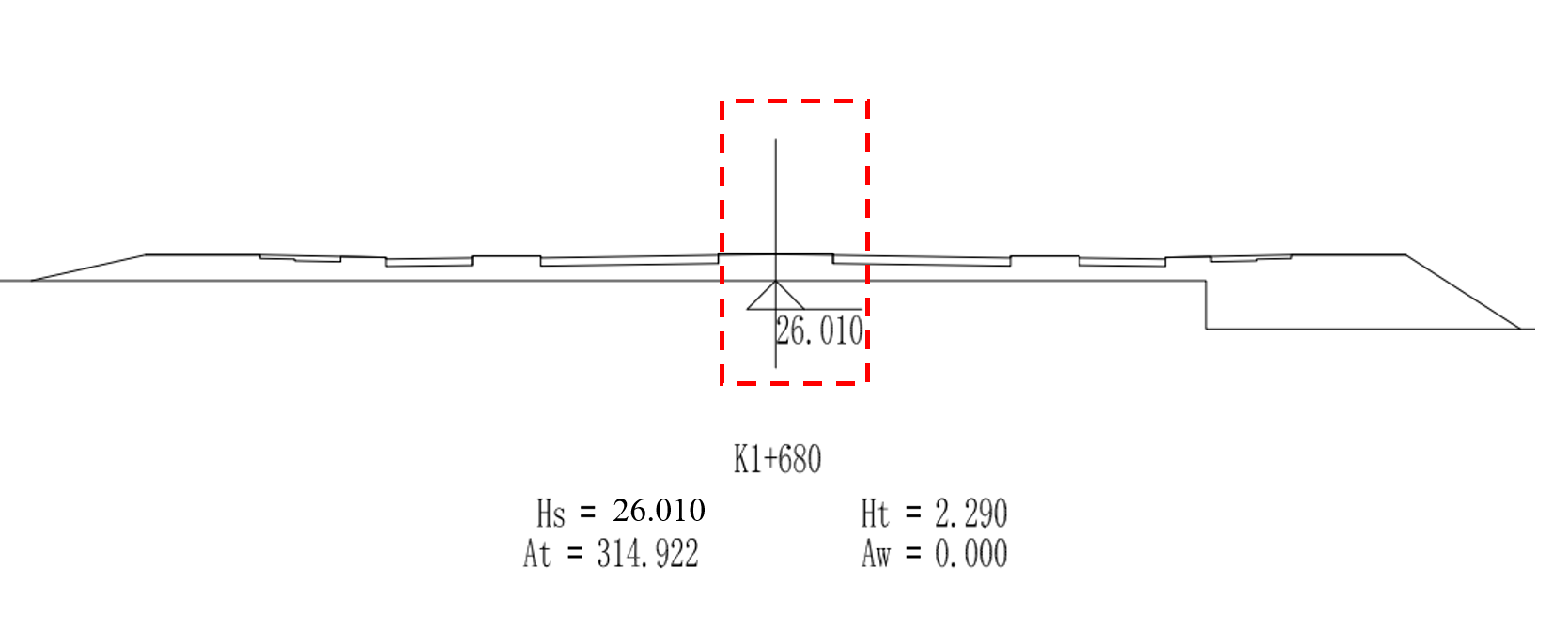

如下图所示，中桩线或中桩点标识作用为标记中桩点的位置，不同图纸表现形式也不相同，有的图纸只标注中桩线或中桩点标识其中之一，有的图纸会都标注。

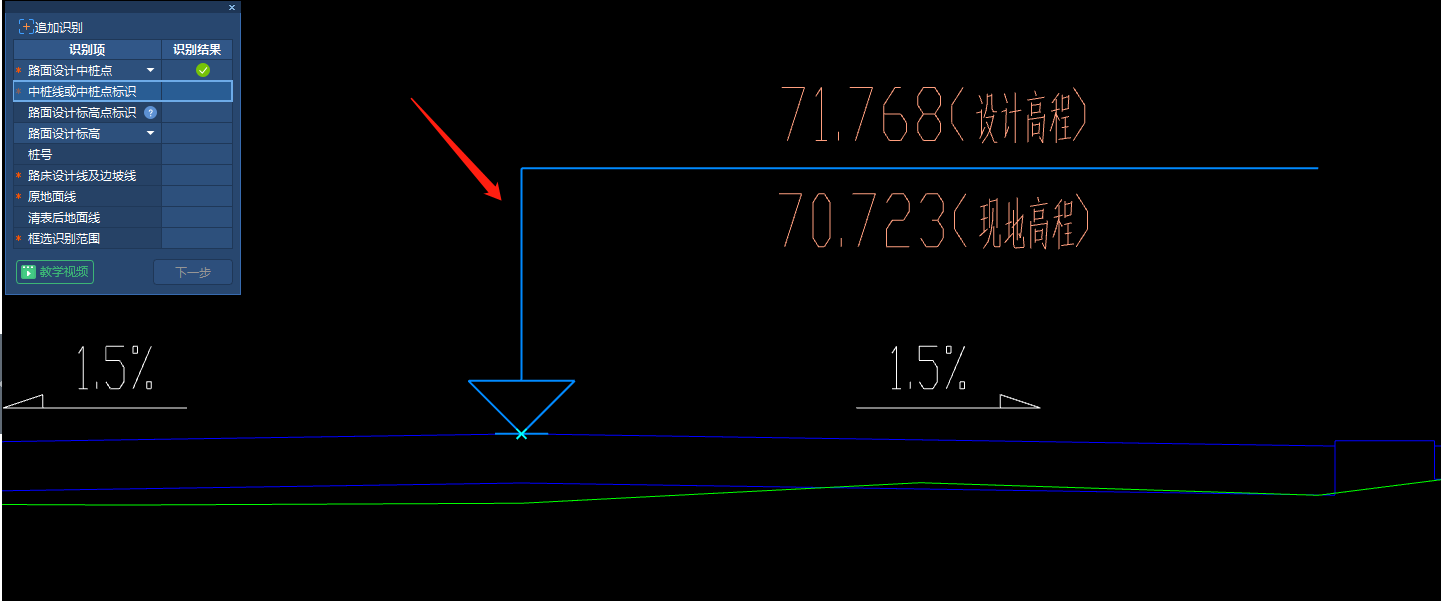

在软件中选择时，根据实际情况选择即可。左键选取中桩线或中桩点标识，右键确认即可
3、什么场景需要识别路面设计标高点标识？

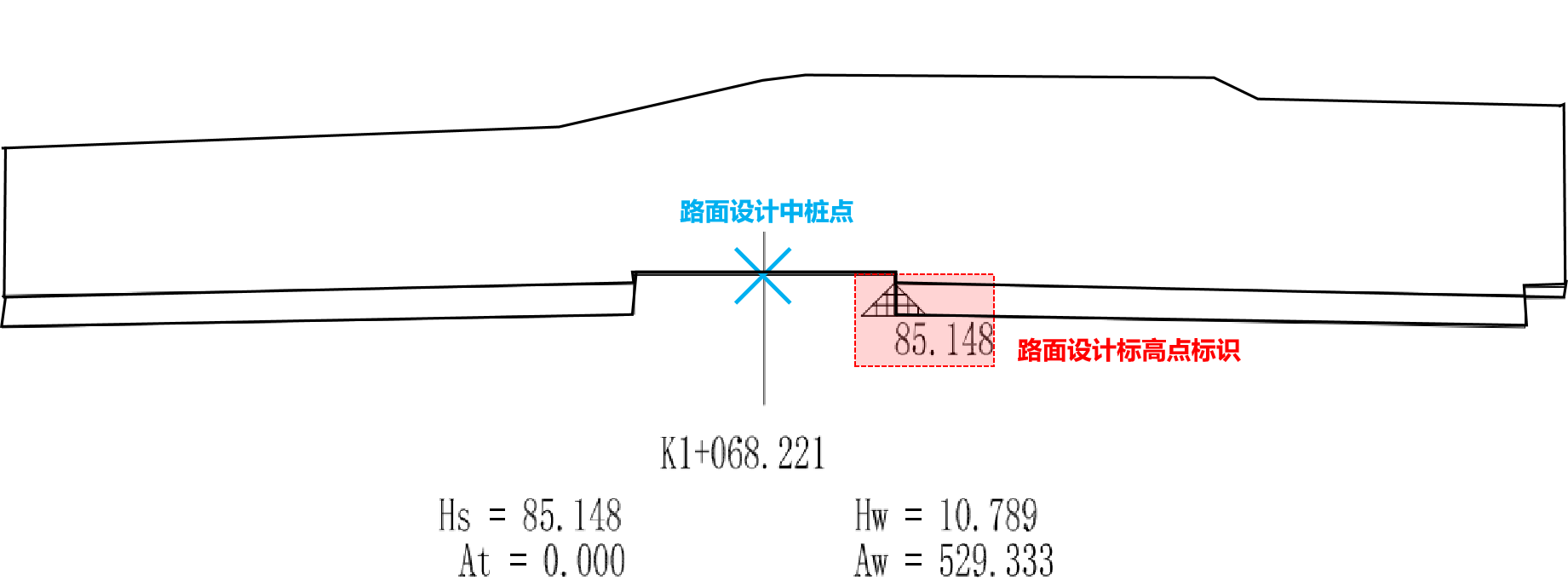

如下图所示，存在中央分隔带时，路面设计中桩点和图纸标注的路面设计标高不是一致的，如果此时不识别路面设计标高点标识，软件会默认该设计标高是中桩点的标高。所以需要识别路面设计标高点标识，让图纸的路面设计标高对应到正确位置。

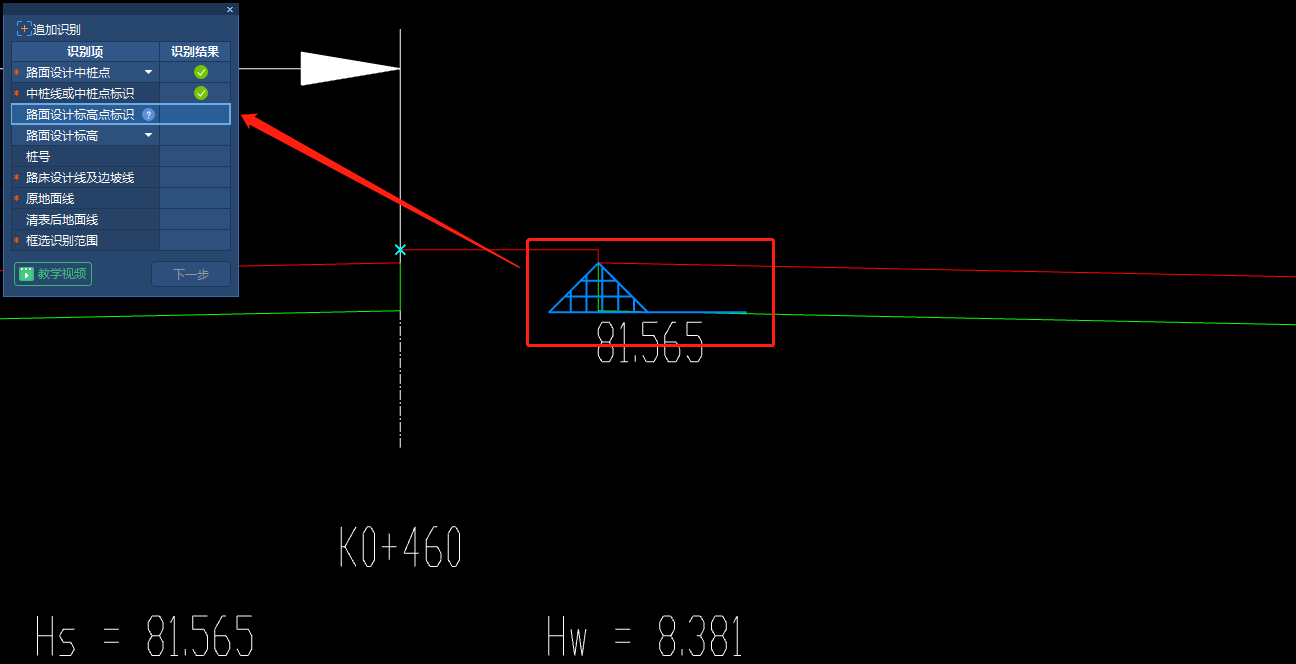

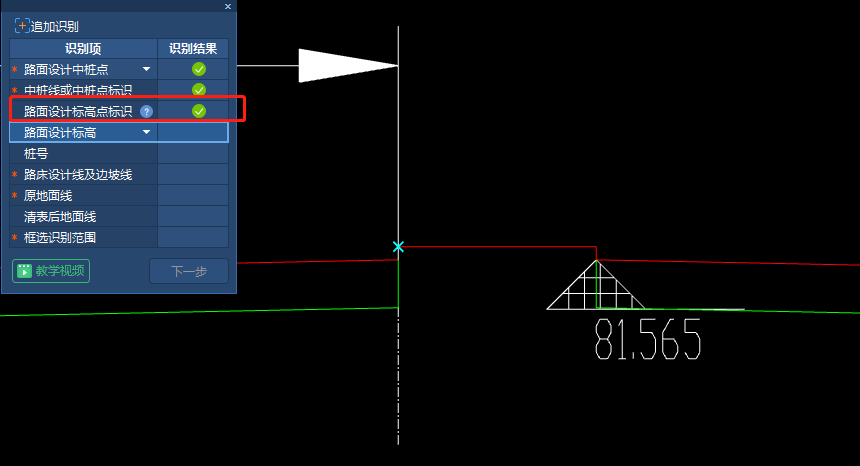

点击切换到【路面设计标高点标识】，选择图纸中的路面设计标高点标识，右键确认即可识别成功

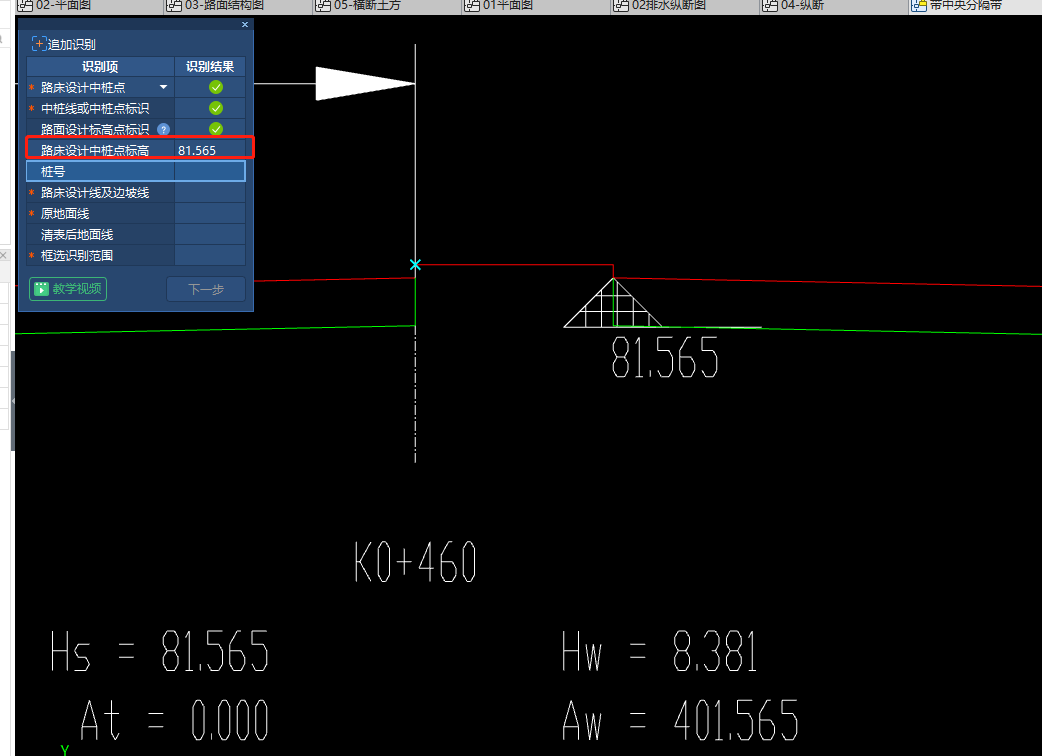

4、如何正确识别路面设计标高？

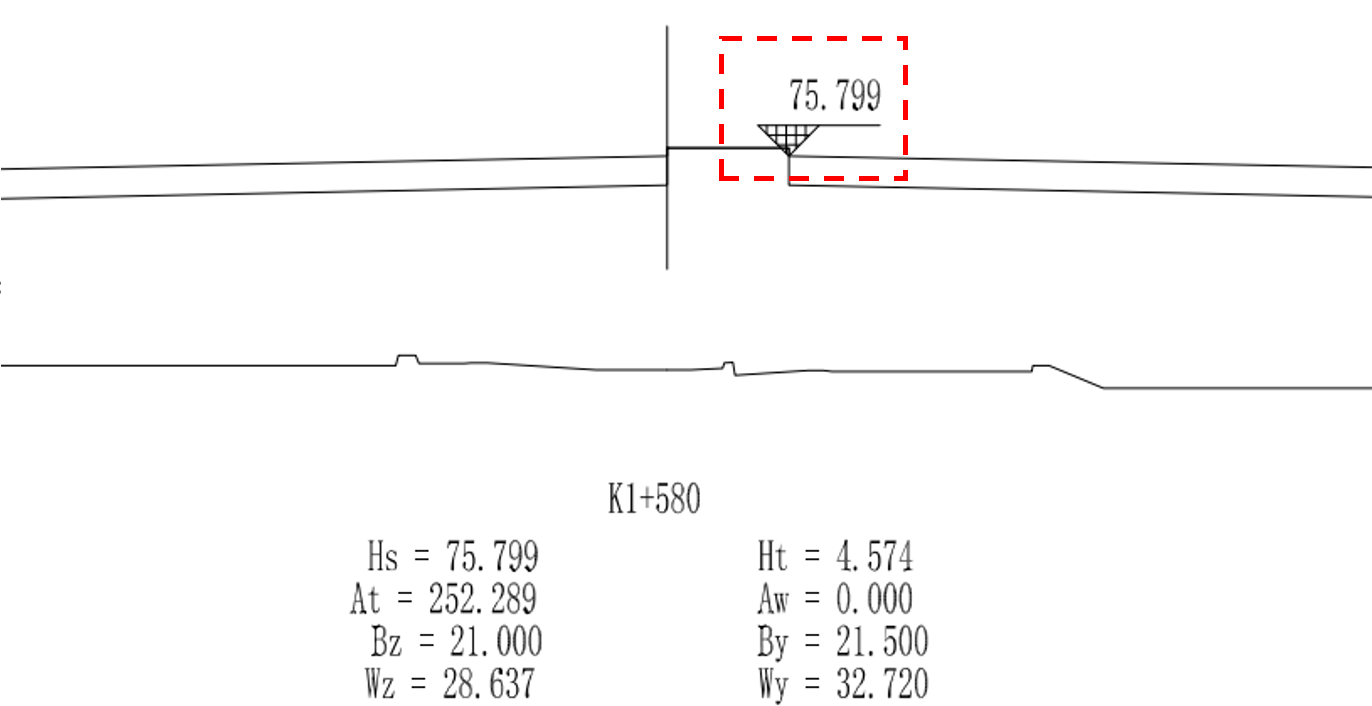

路面设计标高的选择需要与选择的中桩点或路面设计标高点标识对应。如下图所示，如果没有识别路面设计标高点标识，则需要选择与中桩点对应的设计标高值；如果识别了路面设计标高点标识，则需要选择与路面设计标高点标识对应的设计标高值。
鼠标左键选择相应的设计标高值即可识别成功

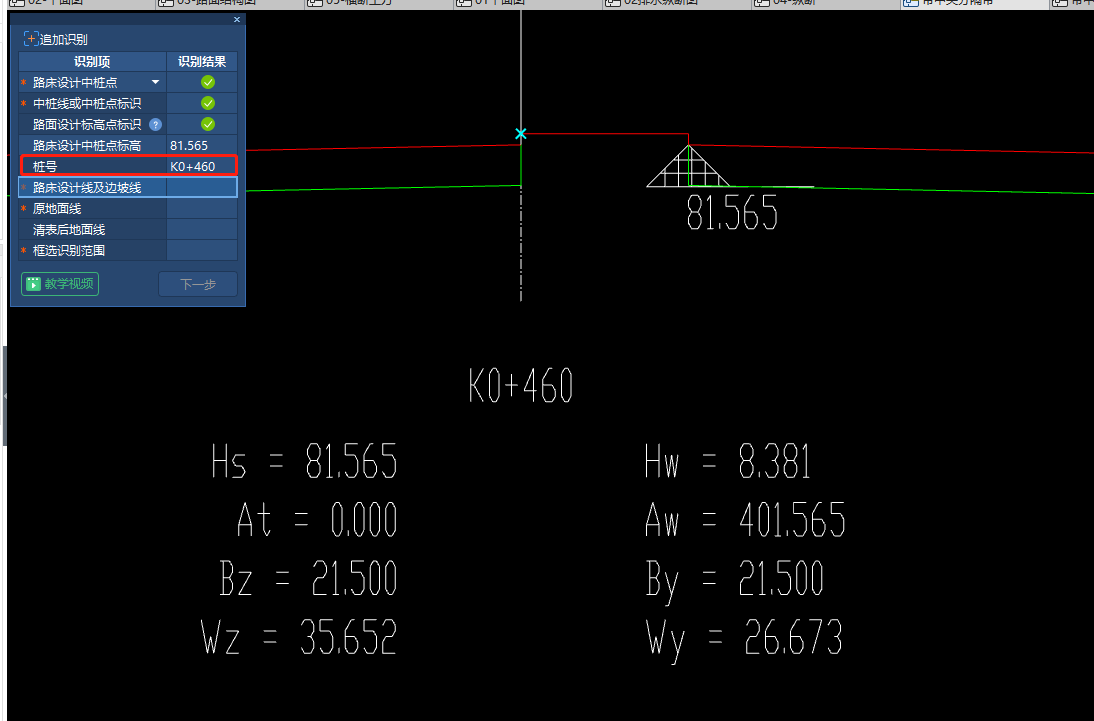

5、如何正确识别桩号？

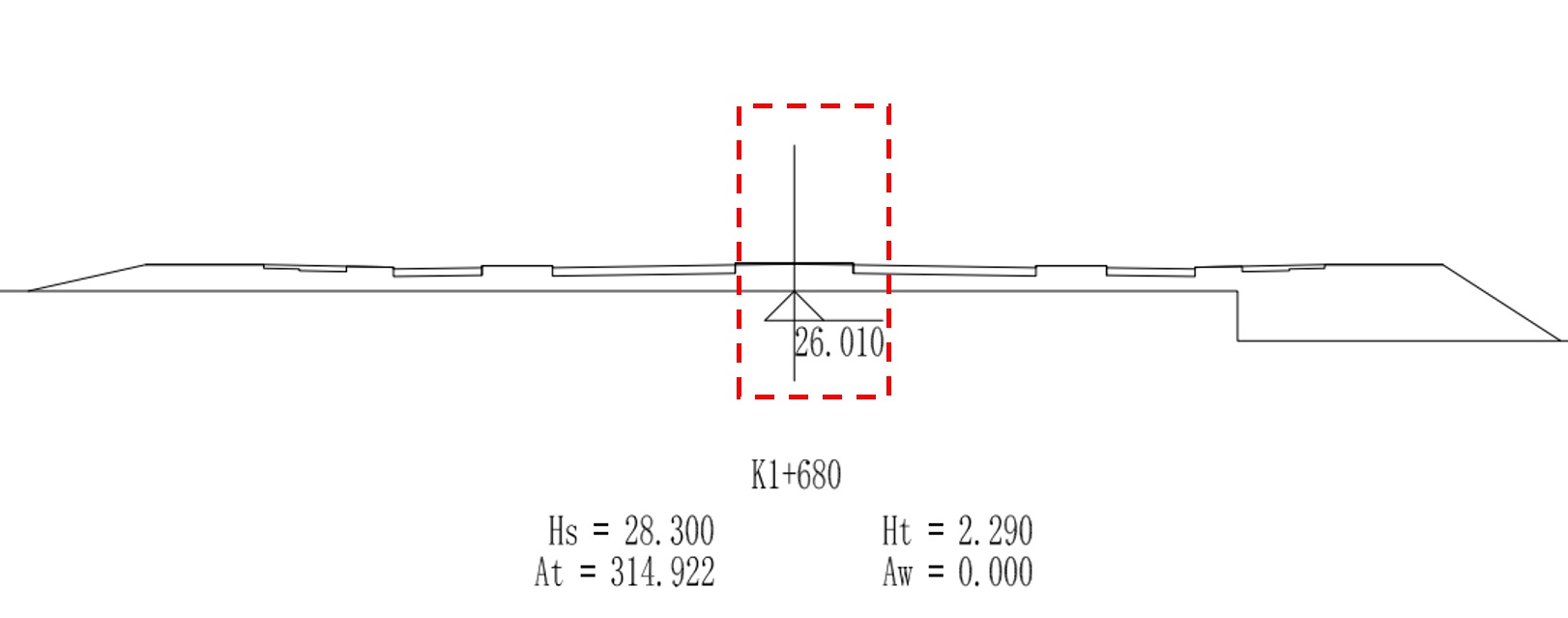

桩号一般为K开头，找到图纸中断面图对应的桩号值，左键点击即可识别成功。
6、如何辨别路基横断面图各条线含义，并准确提取？
路床设计线和路面设计线为水平平行关系，两条线中，在下方的是路床设计线，在上方的是路面设计线；
边坡线连接于路床设计线的两侧，一般为斜线或竖直线；
原地面线与清表后地面线一般为平行关系，但不一定是水平分布，且清表后地面线一般为虚线，可以通过此特征先辨别清表后地面线，与它平行的则为原地面线；若没有清表后地面线或原地面线，可先判断路床设计线和路面设计线，剩余线则为清表后地面线或原地面线
在软件中选择路床设计线及边坡线、原地面线和清表后地面线时，一定要选择准确，不要多选或漏选，否则会影响最后的断面面积计算。
（二）识别纵断面
识别纵断面是在工程只有路基纵断面图或横断面图无法识别时使用，如果路基横断面图纸可以识别，建议使用识别横断面功能。
使用识别纵断面前，必须先建立相应的路面模型。因为纵断面识别建模需要引入路面结构层生成路床线。
使用该功能时，根据引导窗体指引，在图纸中选择相应值即可，要注意图纸中识别项名称可能不是严格跟引导窗体中识别项一致，需要理解名称的含义。

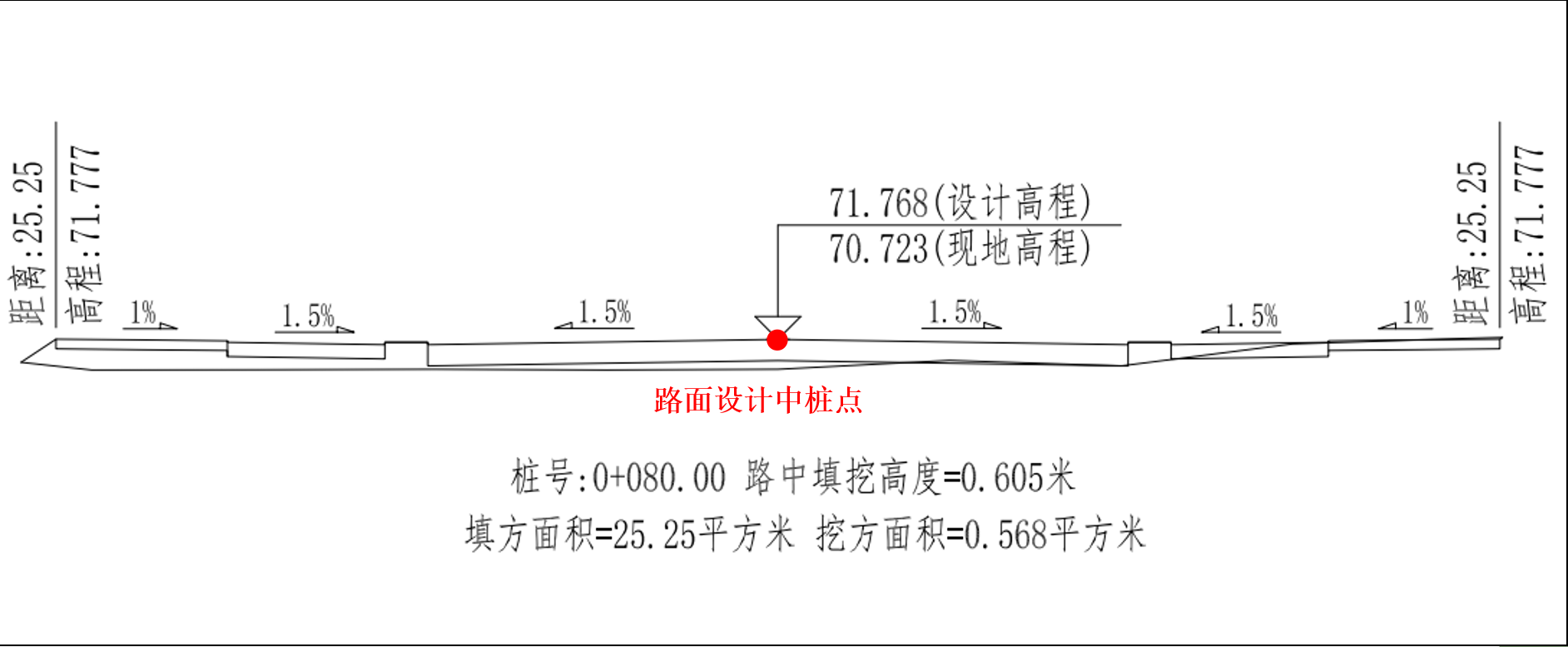

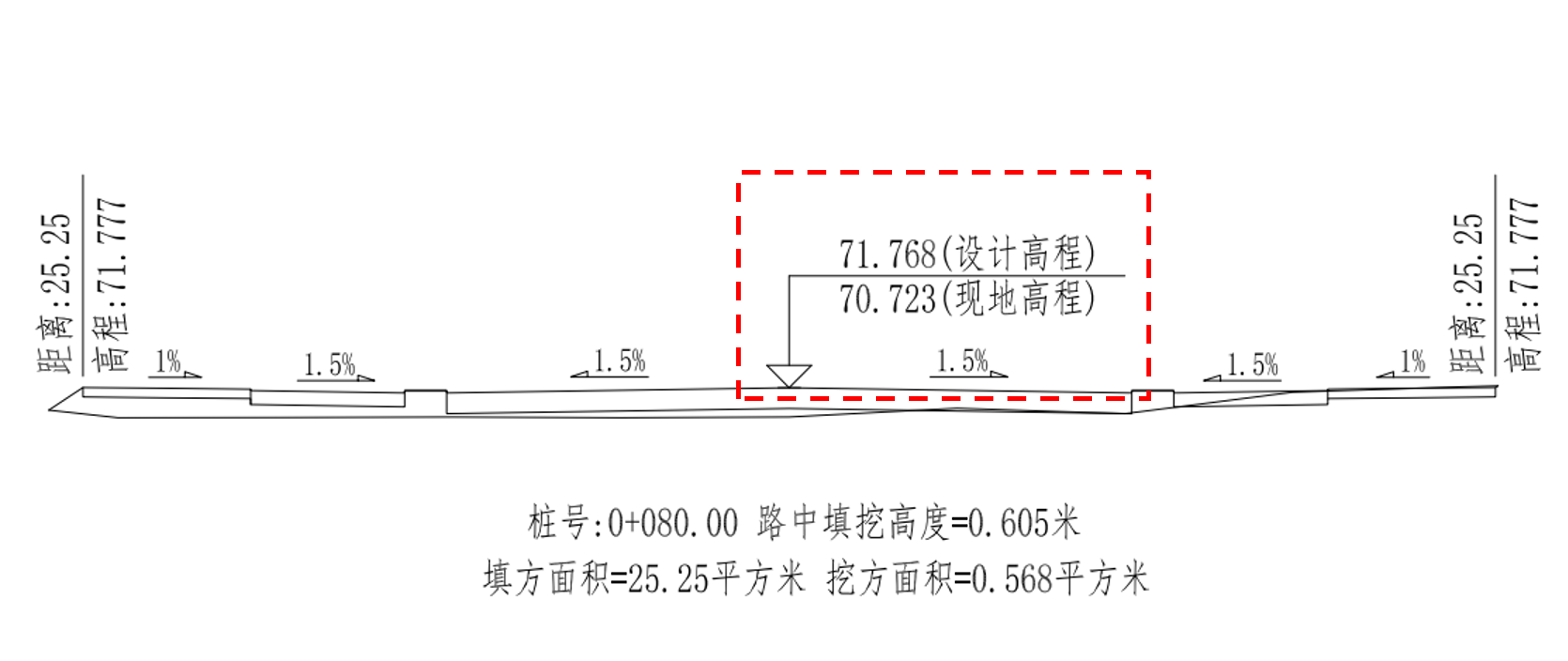

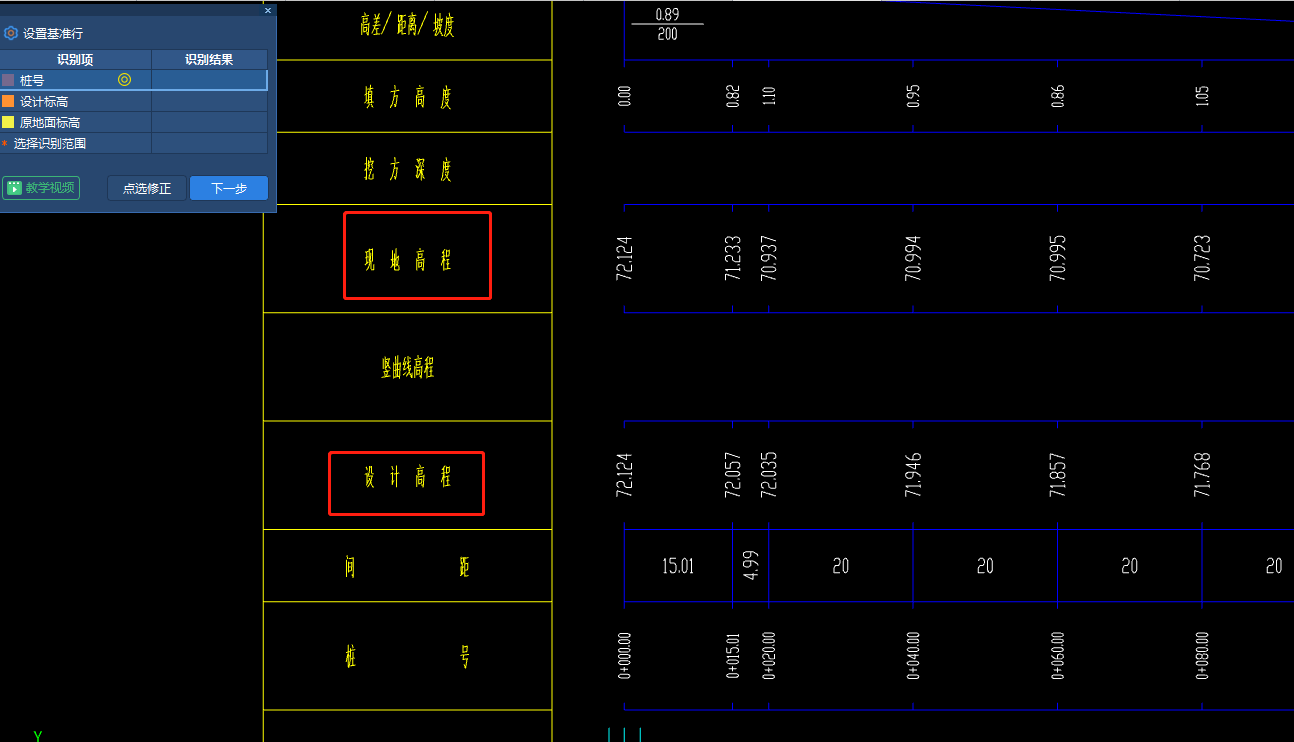

如下图所示，图纸中的“设计高程”应对应识别项中的【设计标高】，“现地高程”应对应识别项中的【原地面标高】。
（三）其他
为了正确识别挖填方面积，需要根据图纸设置地面标高基准。

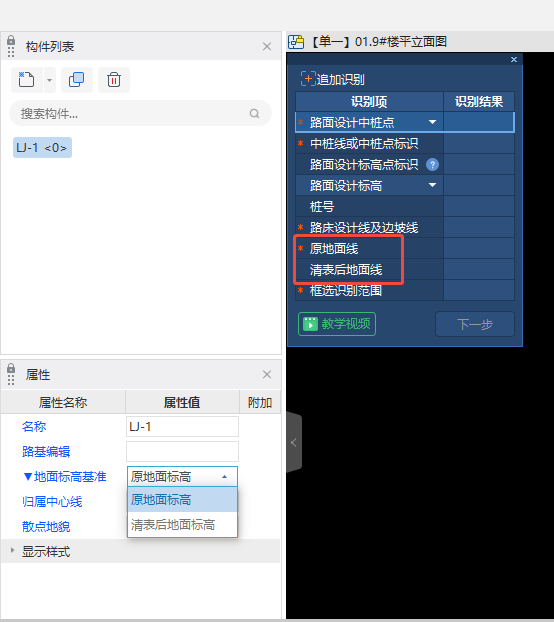

识别横断面图时，如果原地面线或清表后地面线只有其中一条，应选择设置相应的【地面标高基准】，设置为【地面标高基准】的项会变为必选项；如果两条线都有，可按默认【地面标高基准】设置。

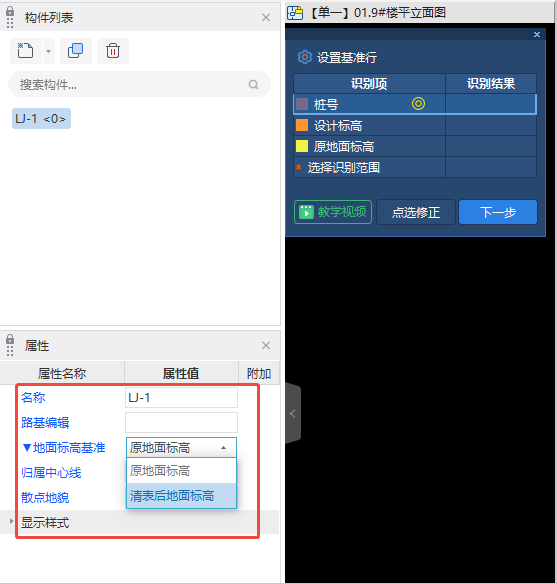

识别纵断面时，应根据图纸中给出的标高选择【地面标高基准】，如果图纸只给出原地面标高或清表后地面标高之一，应根据情况选择【地面标高基准】；如果两个值图纸都给出，可按默认【地面标高基准】设置。
