市政计量平台GMA2026

使用背景：

道路&管网改造工程中，图纸没有给出拆除路面范围，需要根据沟槽和基坑的挖方或填方顶宽布置拆除或新建路面


操作步骤：

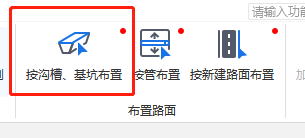

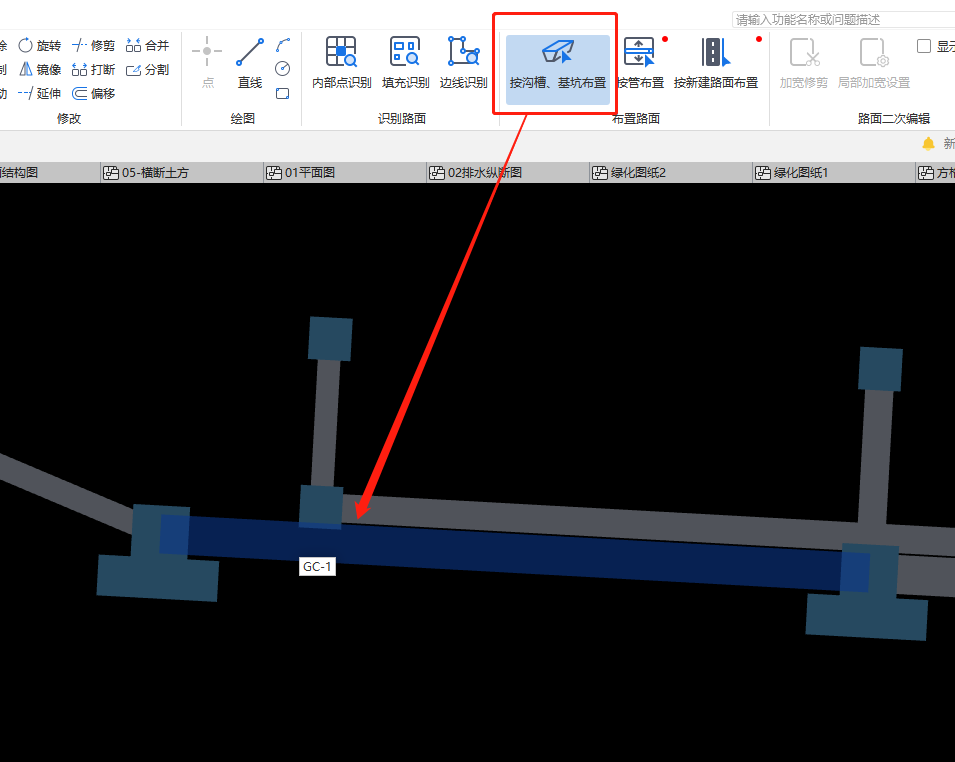

【第一步】在新建工程区域或拆除工程区域，触发【按沟槽、基坑布置】功能

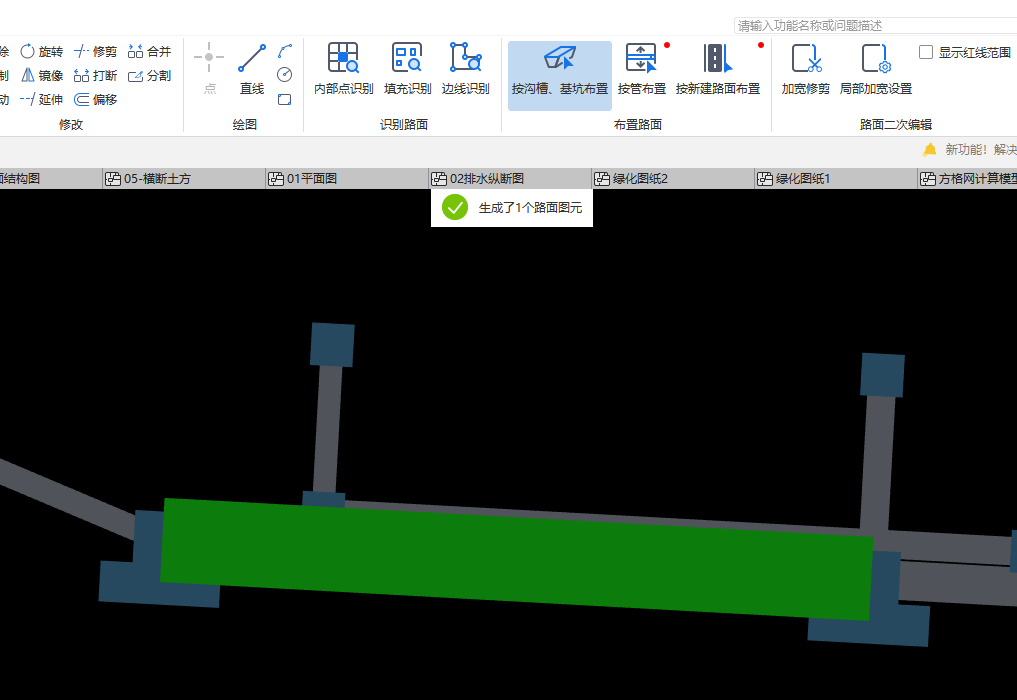

【第二步】选择需要生成布置路面的沟槽或基坑图元，右键确认即可




注：

1、新建区域中是根据沟槽或基坑的填方顶宽生成新建路面；

2、拆除区域中是根据沟槽或基坑的挖方顶宽生成拆除路面。
